W fizyce amplituda oznacza największe wychylenie od położenia równowagi i właśnie od niej zaczyna się sensowne czytanie drgań, fal oraz wykresów. W tym tekście wyjaśniam prosto, ale dokładnie, jak ją rozpoznać, czym różni się od okresu i częstotliwości, co mówi o energii zjawiska oraz gdzie najczęściej potykają się uczniowie.
Najważniejsze informacje o wychyleniu maksymalnym
- To odległość od położenia równowagi do skrajnego położenia, a nie pełny rozstęp między dwoma końcami ruchu.
- Na wykresie szukasz linii środkowej i najwyższego punktu wychylenia, a nie różnicy między grzbietem i doliną.
- W zapisie ruchu harmonicznego często pojawia się symbol A, który opisuje skalę wychylenia.
- Większe wychylenie zwykle oznacza większą energię zjawiska, ale dokładna zależność zależy od modelu fizycznego.
- Najczęstsze pomyłki dotyczą mylenia jej z okresem, częstotliwością i długością fali.
Czym jest wychylenie maksymalne w ruchu drgającym
Ja najpierw patrzę na położenie równowagi, bo bez niego łatwo pomylić to pojęcie z całym zakresem ruchu. W ruchu drgającym ciało wychyla się raz w jedną, raz w drugą stronę, a wychylenie maksymalne to po prostu największa odległość od punktu równowagi do jednego ze skrajnych położeń.
Jeśli ciężarek na sprężynie przesuwa się od środka na 4 cm w lewo i 4 cm w prawo, to jego wychylenie maksymalne wynosi 4 cm, a nie 8 cm. Te 8 cm to już pełny zakres ruchu od jednego skraju do drugiego. To rozróżnienie jest banalne, ale na kartkówkach potrafi kosztować cały punkt.
W ruchu harmonicznym zapisuje się to często wzorem x(t) = A sin(ωt + φ) albo w wersji z cosinusem. Litera A oznacza właśnie największe wychylenie, ω to pulsacja, czyli tempo zmian ruchu, a φ opisuje fazę początkową. Gdy znam tę trójkę, od razu wiem, czy opis dotyczy samego kształtu drgań, czy też ich „rozmiaru”.
To prowadzi prosto do wykresów, bo bez umiejętności odczytu z osi i linii równowagi sama definicja niewiele daje.
Jak odczytać je z wykresu drgań i fali
Na wykresie szukam najpierw linii środkowej, czyli położenia równowagi. Dopiero potem patrzę, jak daleko od tej linii wychodzi grzbiet lub dolina wykresu. To właśnie ta odległość jest szukaną wartością, a nie różnica między maksimum i minimum.
W praktyce wystarczy trzymać się czterech kroków:
- Znajdź linię równowagi, czyli poziom, wokół którego przebiega drganie.
- Odczytaj najwyższy punkt lub największe dodatnie wychylenie.
- Sprawdź jednostkę na osi, najczęściej jest to metr, centymetr albo milimetr.
- Jeśli wykres jest symetryczny, pamiętaj, że pełna wysokość od dołu do góry to 2A, a nie A.

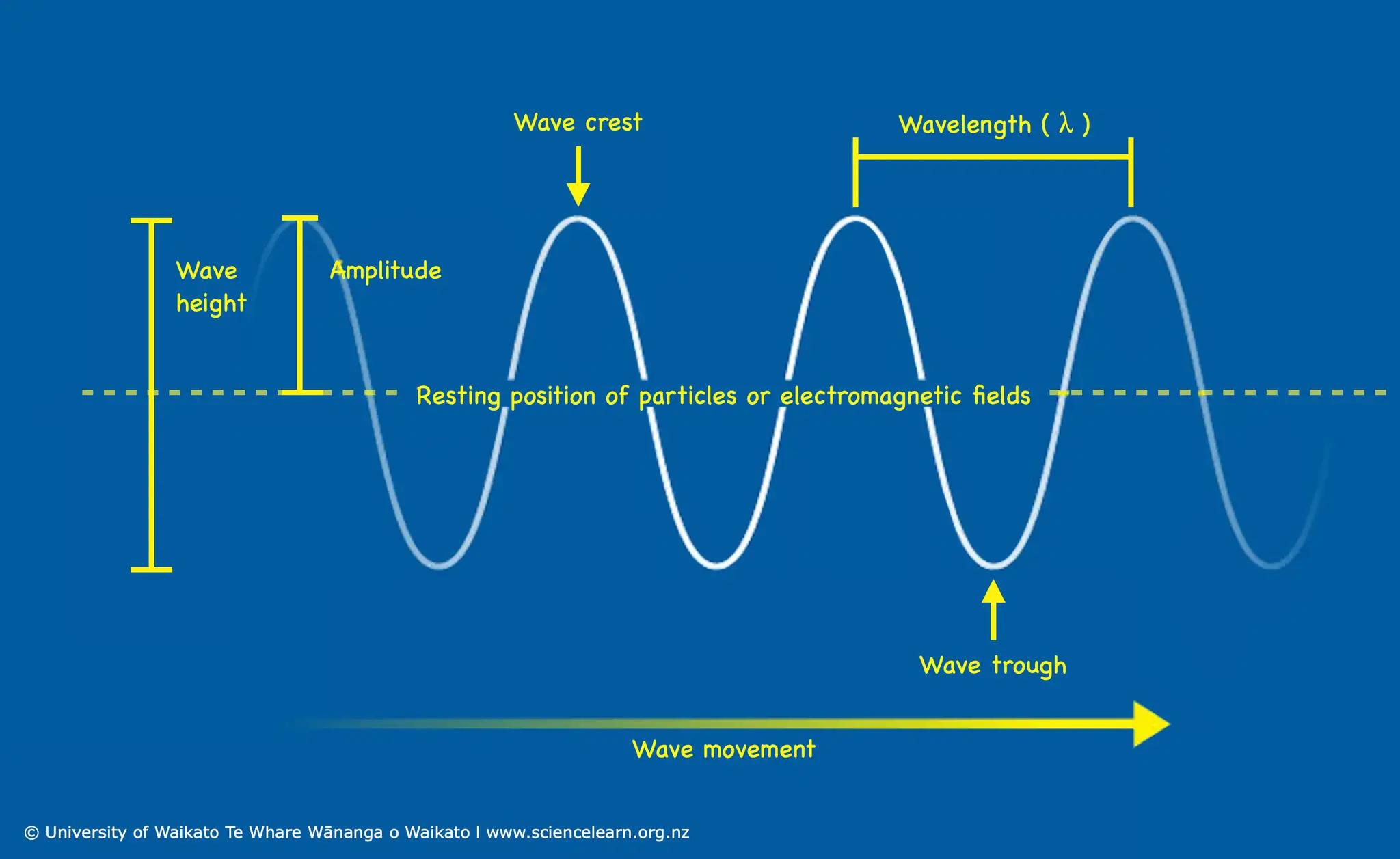

W falach mechanicznych zasada jest taka sama, tylko zamiast punktu materialnego obserwujesz zaburzenie ośrodka. Na wykresie fali amplituda to odległość od linii równowagi do grzbietu albo do doliny. Gdy ktoś bierze cały „szczyt do szczytu”, zwykle jest już jeden krok za daleko.
Jeśli wykres ma skalę, na przykład 1 kratka = 2 cm, to nie wolno czytać go „na oko”. W zadaniach szkolnych właśnie tu pojawia się najwięcej prostych, ale bolesnych błędów. Kiedy ta zasada jest już jasna, warto odróżnić tę wielkość od innych parametrów fali i drgań.
Czym różni się od okresu, częstotliwości i długości fali
Tu najłatwiej wprowadzić porządek, bo uczniowie często wrzucają wszystkie te pojęcia do jednego worka. Ja zapamiętuję je tak: wychylenie mówi „jak duże”, okres „jak długo trwa pełen cykl”, częstotliwość „jak często cykl się powtarza”, a długość fali „jak daleko w przestrzeni widać jedno powtórzenie”.
| Wielkość | Co opisuje | Jednostka | Z czym bywa mylona |
|---|---|---|---|
| Wychylenie maksymalne | Największą odległość od położenia równowagi | m, cm, mm | Z pełnym zakresem ruchu |
| Okres | Czas jednego pełnego drgania | s | Z amplitudą, bo obie wielkości pojawiają się na tym samym wykresie |
| Częstotliwość | Liczbę drgań w jednej sekundzie | Hz | Z szybkością ruchu lub wysokością dźwięku |
| Długość fali | Odległość między dwoma punktami w tej samej fazie | m | Z okresem, bo oba pojęcia dotyczą powtarzalności |
To rozróżnienie jest ważniejsze, niż wygląda. Dwa sygnały mogą mieć ten sam okres i częstotliwość, ale różnić się wychyleniem, a więc także energią i wrażeniem, jakie wywołują. Właśnie dlatego w akustyce nie wolno mieszać głośności z wysokością dźwięku: głośność wiąże się głównie z wychyleniem, a wysokość z częstotliwością.
Kiedy te pojęcia są już ustawione obok siebie, łatwiej zobaczyć, co fizycznie mówi nam sama wartość wychylenia.
Co mówi o energii, głośności i natężeniu zjawiska
W praktyce większe wychylenie zwykle oznacza większą energię. W prostym modelu ciężarka na sprężynie całkowita energia układu rośnie jak A², a więc podwojenie wychylenia nie daje podwojenia energii, tylko jej czterokrotność. To bardzo częsty moment „aha” na lekcjach fizyki.
W falach mechanicznych ta zależność także jest istotna, choć w różnych sytuacjach opiera się na nieco innym opisie. Najważniejsza myśl jest taka: większe wychylenie to silniejsze zaburzenie. W dźwięku oznacza to zwykle głośniejszy sygnał, ale nie wyższy ton. W tonie decyduje częstotliwość, natomiast o subiektywnej głośności często przesądza właśnie skala wychylenia ośrodka albo ciśnienia akustycznego.
W falach elektromagnetycznych analogicznie większe wychylenie pola wiąże się z większą intensywnością zjawiska. Nie trzeba wchodzić głęboko w formalizm, żeby zrozumieć prostą zasadę: im większy „rozmach” ruchu lub fali, tym zwykle większy transport energii.
To samo widać w drganiach wymuszonych, gdzie odpowiednio dobrane pobudzanie potrafi wychylenie wyraźnie zwiększyć. I właśnie tu wchodzi rezonans, czyli temat, który warto znać nie tylko do szkoły, ale też do zrozumienia wielu realnych zjawisk.
Kiedy wychylenie rośnie najbardziej i gdzie wchodzi rezonans
Rezonans pojawia się wtedy, gdy częstotliwość siły wymuszającej jest bliska częstotliwości własnej układu. W takiej sytuacji energia doprowadzana „w rytmie” ruchu kumuluje się skuteczniej, a wychylenie może gwałtownie wzrosnąć. Na tym polega sens tego zjawiska, ale też jego ryzyko.
Najprostszy przykład to huśtawka: jeśli popychasz ją w odpowiednim momencie, zakres ruchu rośnie wyraźnie szybciej niż przy przypadkowych szturchnięciach. Podobną zasadę widać w instrumentach muzycznych, gdzie rezonans pomaga uzyskać pełniejszy dźwięk. Z drugiej strony zbyt silny rezonans bywa groźny dla konstrukcji technicznych, bo duże wychylenia mogą prowadzić do uszkodzeń.
Nie można też zapominać o tłumieniu. Tarcie, opór powietrza i straty energii sprawiają, że bez dopływu energii wychylenie z czasem maleje. W realnym świecie idealne drgania nie istnieją, więc każda analiza musi uwzględniać także to, co zabiera energię z układu.
Gdy rozumiesz rezonans, łatwiej zauważyć, dlaczego niektóre błędy w zadaniach wynikają nie z braku wiedzy, tylko z pomieszania pojęć.
Najczęstsze błędy w zadaniach szkolnych
W zadaniach z drgań i fal powtarza się kilka pomyłek, które są przewidywalne i przez to łatwe do wyłapania. Zwykle widzę te same cztery pułapki:
- czytanie pełnej wysokości wykresu jako wychylenia, zamiast odległości od linii równowagi;
- mieszanie wychylenia z okresem, bo oba pojęcia pojawiają się na tym samym rysunku;
- zapominanie o jednostce, zwłaszcza gdy oś jest opisana w centymetrach lub milimetrach;
- przyjmowanie, że większe wychylenie oznacza wyższą częstotliwość, choć to zupełnie różne cechy ruchu.
Jest jeszcze jeden błąd, bardziej podstępny: odczytywanie wartości bez sprawdzenia, czy wykres przedstawia wychylenie w czasie, czy kształt fali w przestrzeni. W obu przypadkach zasada liczenia jest podobna, ale interpretacja już nieco inna. Dlatego zawsze zaczynam od pytania: „co właściwie pokazuje oś pozioma?”.
Jeśli ta jedna rzecz jest jasna, reszta układa się znacznie sprawniej. Na końcu zostaje już tylko prosty sposób, żeby całość zapamiętać bez nerwowego wkuwania definicji.
Jak zamienić definicję w pewny wynik na kartkówce
Jeśli miałbym zostawić tylko jedną metodę nauki, wybrałbym prosty schemat: równowaga, skraj, jednostka, cykl. Najpierw znajdujesz linię środkową, potem skrajne wychylenie, potem sprawdzasz jednostkę, a na końcu rozstrzygasz, czy pytanie dotyczy rozmiaru drgań, czy ich tempa.
- Gdy widzisz wykres, zaznacz linię równowagi ołówkiem.
- Odczytaj największe wychylenie i nazwij je jednym zdaniem.
- Porównaj to z okresem i częstotliwością, jeśli zadanie pyta o więcej niż jedną wielkość.
- Jeśli pojawia się fala, przypomnij sobie, że grzbiet do grzbietu to długość fali, a środek do grzbietu to wychylenie maksymalne.
Tak naprawdę to pojęcie nie jest trudne, tylko łatwo je zaszumieć nadmiarem nazw. Gdy pamiętasz, że chodzi o największe odchylenie od punktu równowagi, zadania z wykresów, drgań i fal stają się dużo prostsze, a fizyka zaczyna wyglądać bardziej jak logiczna układanka niż lista definicji do wykucia.
