Budowa transformatora nie jest skomplikowana, ale łatwo ją źle zrozumieć, jeśli patrzy się tylko na schemat. W praktyce liczą się trzy rzeczy: rdzeń, uzwojenia i izolacja, bo to właśnie one decydują o tym, jak urządzenie zmienia napięcie prądu przemiennego. Poniżej rozkładam ten temat na konkretne części, tak żeby dało się go dobrze opisać na fizyce i równie dobrze zapamiętać.
Najważniejsze elementy konstrukcji transformatora w skrócie
- Transformator ma co najmniej dwa uzwojenia: pierwotne i wtórne.
- Rdzeń z blach stalowych prowadzi strumień magnetyczny i ogranicza straty energii.
- Izolacja oddziela uzwojenia elektrycznie, dzięki czemu energia przechodzi przez pole magnetyczne, a nie przez bezpośredni styk.
- Liczba zwojów decyduje o tym, czy napięcie rośnie, czy maleje.
- W praktyce spotyka się transformatory rdzeniowe, płaszczowe, toroidalne, suche i olejowe.
Z czego składa się transformator

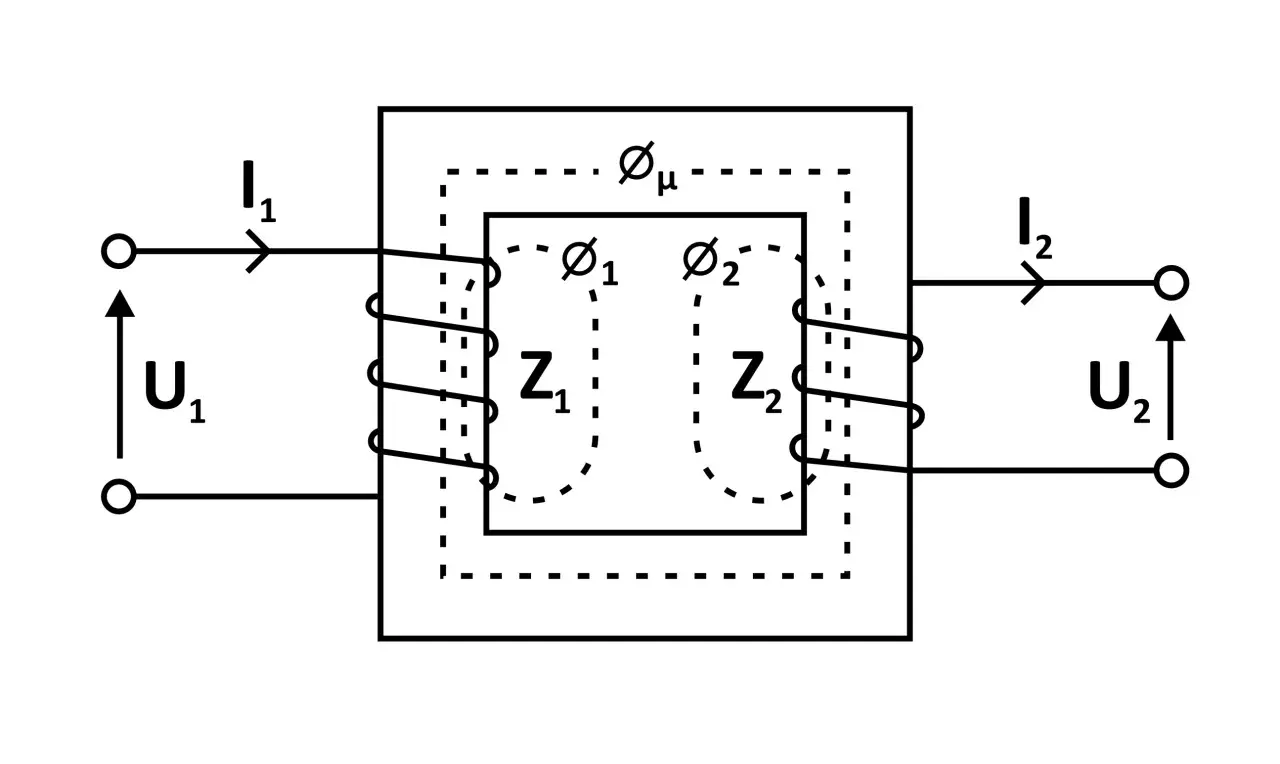

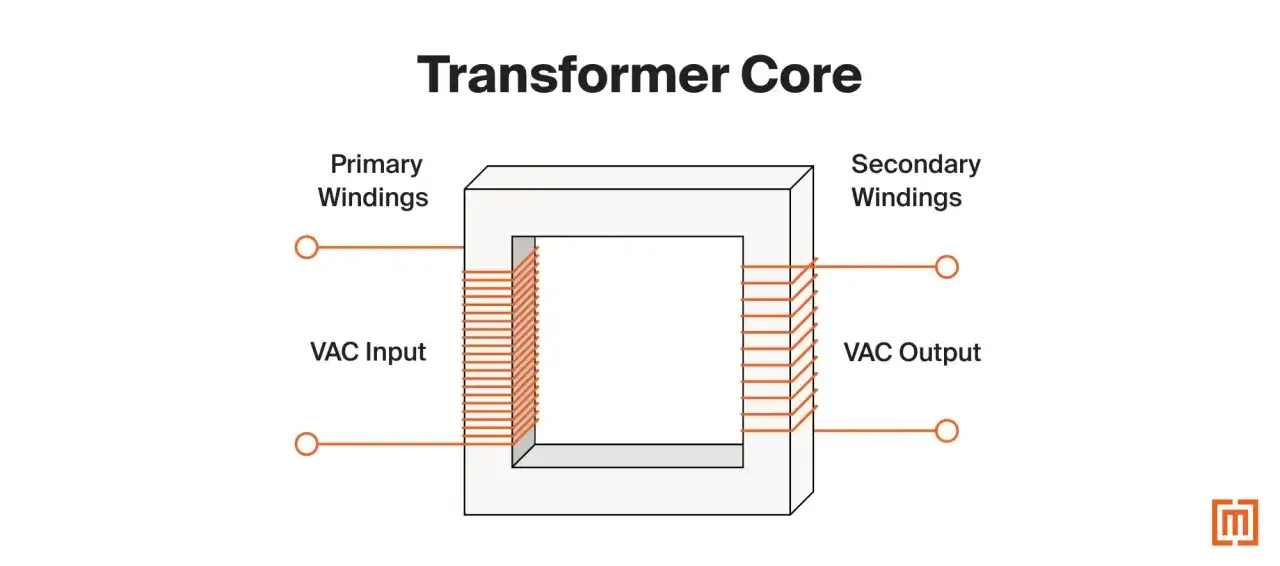

Gdy opisuję transformator od podstaw, zaczynam od najprostszej wersji: wspólnego rdzenia i dwóch cewek. Jedna z nich to uzwojenie pierwotne, czyli to podłączone do źródła prądu przemiennego, a druga to uzwojenie wtórne, z którego energia trafia do odbiornika. Między nimi nie ma bezpośredniego połączenia elektrycznego, więc urządzenie działa dzięki indukcji elektromagnetycznej, a nie przez „przepływ” prądu z jednej strony na drugą.
W szkolnym ujęciu to właśnie jest najważniejszy punkt: transformator nie jest zwykłą skrzynką ze zwojami drutu, tylko układem, w którym każdy element ma swoje zadanie. Rdzeń ma prowadzić strumień magnetyczny, uzwojenia mają wytwarzać i odbierać zmienne pole, a izolacja ma pilnować bezpieczeństwa i poprawnej pracy całego układu. Żeby zrozumieć, dlaczego rdzeń jest tak ważny, trzeba przyjrzeć się temu, jak jest zbudowany od środka.
Dlaczego rdzeń prowadzi strumień, a nie tylko trzyma uzwojenia
Rdzeń transformatora pełni rolę obwodu magnetycznego. To przez niego przechodzi zmienny strumień pola magnetycznego, który łączy oba uzwojenia. W praktyce nie robi się go z jednego litego kawałka metalu, bo wtedy w materiale pojawiałyby się duże prądy wirowe i rosnęłyby straty energii. Dlatego rdzeń składa się z cienkich, izolowanych od siebie blach stalowych.
W materiałach edukacyjnych często podaje się, że takie blachy mają około 0,3 mm grubości. To nie jest przypadkowy szczegół: im cieńsze i lepiej odizolowane blachy, tym mniejsze straty cieplne. Zastosowanie stali krzemowej dodatkowo poprawia własności magnetyczne rdzenia i ogranicza straty wynikające z histerezy magnetycznej.
Kolumny, jarzma i okno
W konstrukcji rdzenia można wyróżnić kilka nazw, które warto znać, bo często pojawiają się w podręcznikach. Kolumny to części, na których nawija się uzwojenia. Jarzma łączą kolumny, a przestrzeń między nimi nazywa się oknem. Te trzy pojęcia pozwalają opisać większość klasycznych rdzeni bez wchodzenia od razu w bardzo techniczne detale.
Jeśli uczeń rozumie te elementy, łatwiej mu potem odczytać schemat i zorientować się, gdzie dokładnie znajdują się cewki. To ważne, bo sama nazwa „rdzeń” bywa używana bardzo szeroko, a w rzeczywistości jego kształt mocno wpływa na sposób pracy transformatora.
Najczęstsze kształty rdzenia
| Typ rdzenia | Co wyróżnia konstrukcyjnie | Dlaczego jest używany | Typowe zastosowanie |
|---|---|---|---|
| Rdzeniowy | Uzwojenia znajdują się na kolumnach rdzenia | Jest prosty w wykonaniu i łatwy do zrozumienia | Szkolne modele, małe transformatory |
| Płaszczowy | Uzwojenia umieszcza się na kolumnie środkowej | Lepsze prowadzenie strumienia i zwarta budowa | Układy specjalne, większe moce |
| Toroidalny | Rdzeń ma kształt pierścienia | Małe rozproszenie pola i cicha praca | Sprzęt audio, zasilacze, urządzenia kompaktowe |
Ten podział dobrze pokazuje, że kształt rdzenia nie jest kosmetyką. Zmienia rozmiar, sprawność, poziom zakłóceń i wygodę montażu, więc od razu prowadzi do pytania, jak zbudowane są same uzwojenia i dlaczego nie mogą dotykać rdzenia ani siebie nawzajem.
Uzwojenia i izolacja decydują o tym, czy transformator działa bezpiecznie
Uzwojenia wykonuje się najczęściej z drutu miedzianego, rzadziej aluminiowego. Każdy przewód ma warstwę emalii lub innej izolacji, dzięki czemu zwoje nie zwierają się między sobą. W większych konstrukcjach stosuje się dodatkowe przekładki, lakiery elektroizolacyjne, papier techniczny albo żywicę. Właśnie ten zestaw materiałów sprawia, że transformator pracuje stabilnie, mimo wysokich napięć i temperatur.
Najważniejsze jest to, że uzwojenie pierwotne i wtórne są galwanicznie oddzielone. To znaczy, że między nimi nie ma metalicznego połączenia. Energia przechodzi przez pole magnetyczne w rdzeniu, a nie przez bezpośredni kontakt przewodów. W praktyce daje to nie tylko możliwość zmiany napięcia, ale także izolację od sieci, co ma znaczenie w transformatorach bezpieczeństwa i separacyjnych.
- Drut nawojowy przewodzi prąd i tworzy cewkę.
- Emalia lub lakier izolują pojedyncze zwoje.
- Przekładki i papier zwiększają odstępy między warstwami.
- Żywica lub impregnat wzmacniają całą cewkę i poprawiają odporność mechaniczną.
- Obudowa albo kadź chroni wnętrze przed uszkodzeniem i warunkami otoczenia.
Na tym etapie warto już widzieć wyraźnie, że uzwojenia nie są tylko „drugim elementem obok rdzenia”. To one razem z rdzeniem tworzą układ, który pozwala zmieniać napięcie. I tu dochodzimy do najczęściej pytanej kwestii: skąd dokładnie bierze się podwyższanie albo obniżanie napięcia.
Jak liczba zwojów zmienia napięcie
W uproszczeniu napięcie w transformatorze jest proporcjonalne do liczby zwojów. Dlatego jeśli uzwojenie wtórne ma mniej zwojów niż pierwotne, napięcie spada. Jeśli ma ich więcej, napięcie rośnie. Zależność można zapisać bardzo prosto: U2/U1 = n2/n1, gdzie U oznacza napięcie, a n liczbę zwojów.
Przykład jest tu bardzo czytelny: jeżeli uzwojenie pierwotne ma 400 zwojów, a wtórne 100, to przekładnia wynosi 4:1. Przy zasilaniu 230 V na wyjściu otrzymamy około 57,5 V, oczywiście w idealnym modelu bez strat. Gdy sytuacja jest odwrotna i wtórne ma więcej zwojów, transformator podwyższa napięcie. Prąd zachowuje się odwrotnie niż napięcie, więc to zawsze jest układ wymiany, a nie „darmowe” podnoszenie energii.
To także dobry moment, żeby odróżnić transformator zmieniający napięcie od transformatora separacyjnego. Ten drugi może mieć tyle samo zwojów po obu stronach, czyli przekładnię 1:1, a mimo to nadal jest bardzo ważny, bo zapewnia oddzielenie galwaniczne. Po zrozumieniu tej różnicy łatwiej ocenić, jakie konstrukcje spotyka się w praktyce.
Jakie odmiany konstrukcyjne spotyka się najczęściej
W realnych urządzeniach sama idea „dwa uzwojenia i rdzeń” zostaje dopracowana pod konkretny cel. Inaczej buduje się niewielki transformator do elektroniki, inaczej urządzenie do zasilania budynku, a jeszcze inaczej element instalacji energetycznej. Dlatego obok kształtu rdzenia trzeba spojrzeć też na sposób chłodzenia i zabezpieczenia wnętrza.
Rdzeń dobiera się do zastosowania
| Wariant | Najważniejsza cecha | Plus | Ograniczenie |
|---|---|---|---|
| Transformator suchy | Chłodzenie powietrzem, często z żywicą lub lakierem | Brak oleju, prostsze zastosowanie w budynkach | Gorsze odprowadzanie ciepła przy bardzo dużych mocach |
| Transformator olejowy | Uzwojenia i rdzeń pracują w oleju transformatorowym | Dobre chłodzenie i izolacja | Większa masa i bardziej wymagająca obsługa |
| Transformator toroidalny | Pierścieniowy rdzeń i zwarte ułożenie uzwojeń | Małe rozproszenie pola i cicha praca | Trudniejszy montaż oraz nawijanie |
Przeczytaj również: Co to jest plazma w fizyce? Zaskakujące właściwości i zastosowania
Chłodzenie też jest częścią budowy
Przy większych mocach sama izolacja nie wystarcza, bo transformator nagrzewa się podczas pracy. Wtedy do konstrukcji dochodzą rozwiązania chłodzące: naturalny przepływ powietrza, wentylacja, olej transformatorowy albo dodatkowe radiatory. To nie jest dodatek drugorzędny, tylko realna część projektu, bo zbyt wysoka temperatura skraca żywotność izolacji i pogarsza sprawność urządzenia.
W szkolnym opisie łatwo to pominąć, ale w praktyce właśnie chłodzenie często odróżnia mały model laboratoryjny od urządzenia pracującego w energetyce. Gdy ktoś zna już te warianty, pozostaje jeszcze uporządkować najczęstsze nieporozumienia, które pojawiają się przy nauce o transformatorach.
Czego łatwo nie zrozumieć na lekcji fizyki
Pierwszy błąd to przekonanie, że transformator działa z każdym rodzajem prądu. Nie działa tak. Potrzebuje zmiennego pola magnetycznego, więc w praktyce pracuje z prądem przemiennym albo z przebiegiem, który został odpowiednio przekształcony w układzie elektronicznym. Drugi błąd to mylenie zmiany napięcia z tworzeniem energii. Transformator jej nie produkuje, tylko przenosi i przekształca parametry zasilania.
Trzecia rzecz, którą często się upraszcza, to strata energii. W idealnym modelu jej nie ma, ale w realnym transformatorze występują straty w uzwojeniach, w rdzeniu i w postaci ciepła. Dlatego właśnie laminowanie rdzenia, dobra izolacja i sensowne chłodzenie są tak istotne. Bez nich urządzenie miałoby niższą sprawność i szybciej by się zużywało.
- Transformator nie działa na prąd stały w prosty, klasyczny sposób.
- Nie zwiększa energii, tylko zmienia napięcie i natężenie prądu.
- Nie każdy model ma olej czy duży metalowy zbiornik.
- Rdzeń z cienkich blach ogranicza prądy wirowe.
- Izolacja między uzwojeniami chroni przed zwarciem i wspiera bezpieczeństwo.
To są właśnie te detale, które robią różnicę między mechanicznym zapamiętaniem definicji a prawdziwym zrozumieniem tematu. Jeśli ktoś umie je nazwać, zwykle bez problemu poradzi sobie także z rysunkiem i opisem na sprawdzianie.
Najkrótszy zapis, który warto mieć w głowie przed sprawdzianem
Gdybym miał zamknąć cały temat w jednym obrazie, powiedziałbym tak: rdzeń prowadzi pole magnetyczne, uzwojenia wymieniają energię przez indukcję, a izolacja pilnuje, żeby wszystko działało bez zwarcia. Reszta to już doprecyzowanie szczegółów, czyli kształt rdzenia, liczba zwojów i sposób chłodzenia.
Na lekcji fizyki najlepiej brzmi opis krótki, ale treściwy: transformator to urządzenie z co najmniej dwoma odizolowanymi uzwojeniami na wspólnym rdzeniu magnetycznym, które zmienia napięcie prądu przemiennego dzięki indukcji elektromagnetycznej. Jeśli pamiętasz tę strukturę, łatwiej zrozumieć zarówno prosty model szkolny, jak i bardziej rozbudowane konstrukcje spotykane w praktyce.
