Ten tekst wyjaśnia, czym jest ruch drgający, jakie wielkości go opisują, jak czytać wykresy i które przykłady z lekcji fizyki pojawiają się najczęściej. Pokazuję też różnicę między prostym modelem idealnym a drganiami w realnych warunkach, bo to właśnie tam uczniowie najczęściej mylą pojęcia. Jeśli chcesz zrozumieć temat bez wkuwania samych definicji, jesteś we właściwym miejscu.
Najważniejsze informacje o drganiach w pigułce
- Drgania to ruch tam i z powrotem wokół położenia równowagi.
- Najważniejsze pojęcia to amplituda, okres, częstotliwość i wychylenie.
- W szkole najczęściej analizuje się wahadło, ciężarek na sprężynie i strunę.
- Tłumienie zmniejsza amplitudę, a rezonans może ją wyraźnie zwiększyć.
- Na wykresie trzeba umieć odróżnić jeden pełny cykl od połowy cyklu.
- Najczęstszy błąd to mieszanie okresu z częstotliwością i mylenie amplitudy z całym zakresem ruchu.
Na czym polegają drgania wokół położenia równowagi
Najprościej ujmuję to tak: ciało wychyla się z położenia równowagi, siła przywracająca ciągnie je z powrotem, a bezwładność sprawia, że nie zatrzymuje się dokładnie w środku, tylko przechodzi na drugą stronę. Właśnie z tego „przelatywania” rodzi się cykliczny ruch, który w fizyce opisujemy jako drgania.
W szkolnym modelu najwygodniej myśleć o idealnym oscylatorze, czyli układzie, w którym ruch powtarza się regularnie. W praktyce nie ma układów całkiem idealnych: tarcie, opór powietrza i straty energii stopniowo zmniejszają wychylenia. To ważne, bo od razu tłumaczy, dlaczego nie każde drganie wygląda tak samo długo i równo.
Warto też rozróżnić dwa pojęcia. Drganie to sama zasada ruchu wokół równowagi, a ruch harmoniczny jest jego najprostszym, modelowym przypadkiem. Taki podział porządkuje cały temat i ułatwia przejście do wielkości, które służą do opisu ruchu.
Żeby to opisywać bez chaosu, trzeba jeszcze znać kilka wielkości, które pojawiają się w każdym zadaniu.

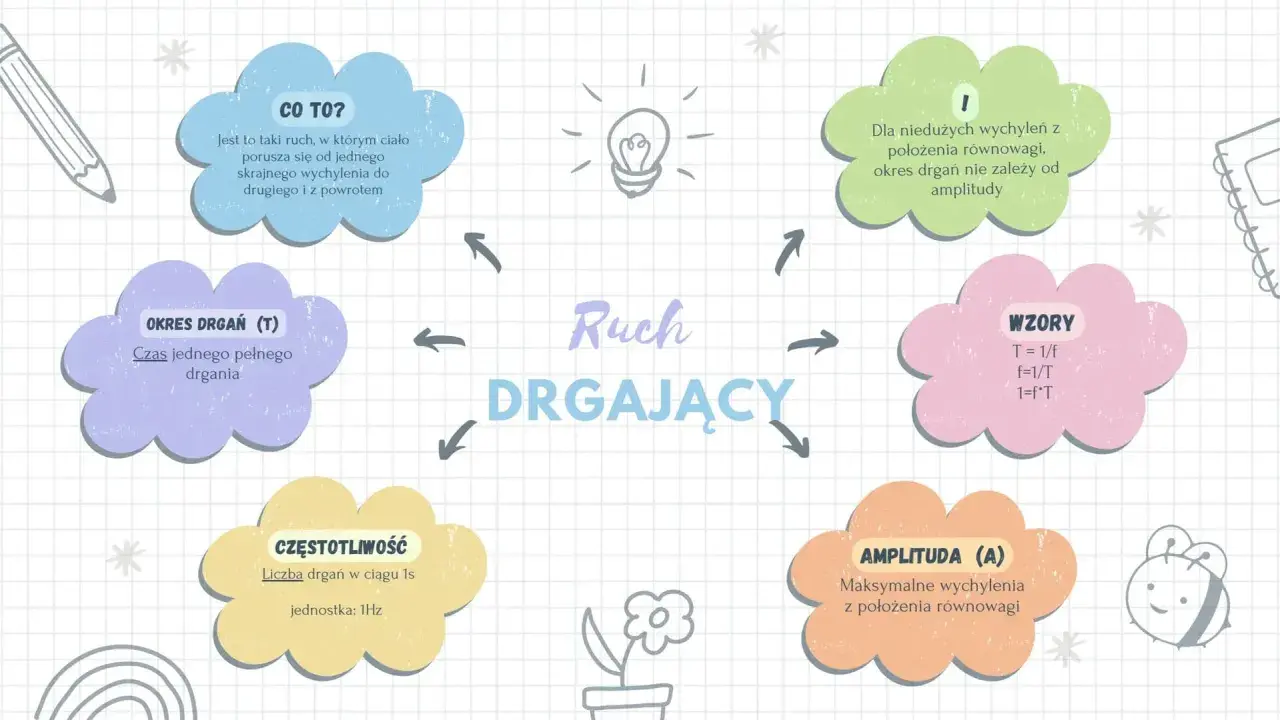

Jakie wielkości opisują drgania
Gdy uczę ten dział, zaczynam od czterech pojęć. Bez nich zadania są tylko zbiorem symboli, a z nimi stają się czytelne.
| Wielkość | Symbol | Co opisuje | Jednostka |
|---|---|---|---|
| Wychylenie | x | Aktualne oddalenie od położenia równowagi | m |
| Amplituda | A | Największe wychylenie w jedną stronę | m |
| Okres | T | Czas jednego pełnego drgania | s |
| Częstotliwość | f | Liczbę pełnych drgań w jednej sekundzie | Hz |
Najbardziej użyteczna zależność jest prosta: f = 1 / T. Jeśli okres wynosi 0,2 s, to częstotliwość wynosi 5 Hz, czyli w każdej sekundzie zachodzi pięć pełnych drgań. To właśnie ten typ przeliczeń najczęściej pojawia się w zadaniach i zwykle daje najłatwiejsze punkty.
Do tego dochodzi jeszcze pojęcie położenia równowagi. W praktyce oznacza ono punkt, w którym siły się równoważą i ciało nie ma „powodu”, by samo z siebie odchylać się w jedną stronę. Kiedy już umiesz czytać te cztery wielkości, dużo łatwiej przejść do konkretnych układów i ich zachowania.
Jakie przykłady najlepiej pokazują ten ruch
Najlepiej uczą się tu przykłady, które można sobie wyobrazić bez skomplikowanej aparatury. Ja zwykle zaczynam od tych czterech, bo każdy odsłania trochę inny aspekt tematu.
- Wahadło - pokazuje ruch okresowy wokół jednego punktu; dobrze nadaje się do rozmowy o okresie i położeniu równowagi.
- Ciężarek na sprężynie - to klasyczny model idealny, z którego najłatwiej wyprowadza się wzory i zależności.
- Struna gitary - dobrze pokazuje, że drgania mogą dawać dźwięk, czyli mieć praktyczny skutek w życiu codziennym.
- Huśtawka - pomaga zrozumieć, że małe wychylenia zwykle dają bardziej przewidywalny ruch niż duże rozmachy.
Przy małych wychyleniach wahadła matematycznego okres opisuje wzór T = 2π√(l/g), a dla ciężarka na sprężynie T = 2π√(m/k). W praktyce znaczy to tyle, że dłuższe wahadło buja wolniej, a większa masa na miększej sprężynie też wydłuża jeden cykl. To dobry przykład na to, jak z pozoru abstrakcyjny wzór od razu tłumaczy zachowanie konkretnego układu.
Te przykłady są ważne nie dlatego, że trzeba je wykuć, ale dlatego, że każdy z nich podpowiada coś innego o samym zjawisku. Wahadło uczy intuicji, sprężyna - opisu matematycznego, a struna pokazuje, że drgania są powiązane z falą i dźwiękiem. To już dobry moment, żeby przyjrzeć się temu, co dzieje się z energią i dlaczego amplituda nie zawsze pozostaje stała.
Co dzieje się z energią, gdy drgania słabną albo są wymuszane
W idealnym modelu energia tylko przechodzi między energią kinetyczną a potencjalną sprężystości albo grawitacji. W rzeczywistych układach część energii ucieka na tarcie, opór powietrza i ciepło, więc amplituda z czasem maleje. To właśnie nazywamy tłumieniem drgań.
W praktyce tłumienie jest czymś zwyczajnym, a nie wyjątkowym. Gdy popychasz huśtawkę raz i przestajesz, po kilku lub kilkunastu cyklach ruch staje się coraz mniejszy, aż w końcu zanika. Dzięki temu wiesz, że stała amplituda nie jest „domyślną” cechą każdego układu, tylko raczej wygodnym uproszczeniem szkolnym.
Drugi ważny przypadek to drgania wymuszone, czyli takie, w których układ dostaje energię z zewnątrz. Jeśli częstotliwość wymuszania zbliży się do częstotliwości własnej układu, pojawia się rezonans. To zjawisko bywa pożyteczne, bo wzmacnia dźwięk w instrumentach, ale bywa też problematyczne, bo może zwiększać amplitudę do poziomu niebezpiecznego dla konstrukcji. Właśnie dlatego w technice nie traktuje się rezonansu jako ciekawostki, tylko jako realny warunek projektowy.
Po energii i rezonansie naturalnie przechodzimy do wykresów, bo to na nich najłatwiej sprawdzić, czy naprawdę rozumiesz, co dzieje się w ruchu.
Jak czytać wykres drgań bez zgadywania
W zadaniach szkolnych najczęściej dostajesz wykres położenia w czasie, zapisany jako x(t). Nie trzeba go „czuć” intuicyjnie - wystarczy czytać go krok po kroku. Ja stosuję prostą kolejność: najpierw szukam linii równowagi, potem największego wychylenia, a dopiero później sprawdzam, ile czasu mija między dwoma takimi samymi punktami ruchu.
- Znajdź położenie równowagi na osi pionowej.
- Odczytaj największe wychylenie od tej linii - to amplituda.
- Sprawdź czas między dwoma kolejnymi maksimami albo minimami - to okres.
- Jeśli trzeba, oblicz częstotliwość ze wzoru f = 1 / T.
Najczęstszy błąd polega na tym, że ktoś bierze odległość od minimum do maksimum jako amplitudę. To już dwa razy więcej niż trzeba. Amplituda jest od równowagi do skrajnego położenia, a nie od jednego ekstremum do drugiego. Drugi błąd to mieszanie połowy cyklu z pełnym cyklem, zwłaszcza gdy wykres zaczyna się w nietypowym miejscu.
Jeżeli chcesz sprawdzić się sam, zadaj sobie jedno pytanie: czy umiem bez zgadywania powiedzieć, ile trwa jeden pełny powrót układu do tego samego stanu? Jeśli tak, to jesteś bardzo blisko pełnego zrozumienia tematu. Zostaje już tylko kilka pułapek, które najłatwiej wyłapać przed sprawdzianem.
Jak nie pomylić pojęć i szybko utrwalić ten dział
W tym temacie uczniowie najczęściej gubią się nie dlatego, że fizyka jest trudna, tylko dlatego, że podobne słowa znaczą coś bardzo konkretnego. Najbardziej praktyczne jest więc uporządkowanie ich w głowie raz, a porządnie.
- Amplituda nie oznacza całego zakresu ruchu, tylko jedno skrajne wychylenie.
- Okres to czas jednego pełnego drgania, a nie czas dojścia do środka.
- Częstotliwość rośnie wtedy, gdy w tej samej sekundzie pojawia się więcej pełnych drgań.
- Położenie równowagi to punkt odniesienia, a nie „najniższy” albo „najwyższy” moment ruchu.
- Ruch harmoniczny jest modelem idealnym, więc w realnych przykładach zawsze trzeba pamiętać o tarciu i tłumieniu.
Jeśli mam dać jedną radę do nauki, to taką: rysuj sobie zawsze prosty schemat z osią równowagi i skrajnymi położeniami. Taki szkic zajmuje kilkanaście sekund, a często oszczędza najwięcej punktów. Dopiero potem dopisuj wzory, bo wzór bez obrazu zwykle zostaje w pamięci dużo krócej.
Gdy opanujesz te pojęcia, cały dział przestaje wyglądać jak zbiór oderwanych definicji. Staje się logicznym opisem jednego z najbardziej regularnych ruchów w fizyce, a to dokładnie taki temat, który warto zrozumieć raz, zamiast wracać do niego przy każdym kolejnym zadaniu.
