To zjawisko, znane jako indukcja elektromagnetyczna, łączy magnetyzm z elektrycznością w sposób bardzo praktyczny: pozwala wytwarzać napięcie wtedy, gdy zmienia się strumień pola magnetycznego przez obwód. Ja zaczynam ten temat od prostej myśli: nie samo pole magnetyczne, ale jego zmiana robi tu całą robotę. W tym artykule wyjaśniam mechanizm działania, wzór Faradaya, regułę Lenza i najważniejsze zastosowania, które naprawdę warto umieć opisać na lekcji.
Najważniejsze fakty, które warto mieć przed oczami
- Napięcie indukuje się wtedy, gdy zmienia się strumień magnetyczny obejmujący obwód.
- W zamkniętym obwodzie pojawia się prąd, a w otwartym może pojawić się tylko SEM, bez przepływu ładunku.
- Im szybciej zachodzi zmiana i im więcej zwojów ma cewka, tym silniejszy efekt.
- Reguła Lenza mówi, że układ przeciwdziała przyczynie, która wywołała zmianę.
- Generator, transformator, kuchenka indukcyjna i ładowarka bezprzewodowa to klasyczne przykłady zastosowań.
Jak działa indukcja elektromagnetyczna i co musi się zmienić
Najkrócej: w obwodzie pojawia się napięcie, gdy zmienia się strumień magnetyczny obejmujący ten obwód. Strumień można potraktować jako miarę tego, ile „pola” przechodzi przez daną powierzchnię. W szkolnym zapisie często pojawia się wzór Φ = B · A · cos α, gdzie B oznacza indukcję magnetyczną, A powierzchnię, a α kąt ustawienia powierzchni względem pola.
To od razu pokazuje ważną rzecz: zmiana może dotyczyć nie tylko magnesu. Tak samo liczy się ruch cewki, obrót ramki, zmiana natężenia pola albo zmiana ustawienia względem linii pola. Ja zwykle tłumaczę to uczniom tak: jeśli coś sprawia, że przez obwód „przechodzi” inna ilość pola niż przed chwilą, pojawia się efekt indukcyjny.
| Co się zmienia | Co dzieje się ze strumieniem | Przykład |
|---|---|---|
| Siła pola B | Rośnie albo maleje | Zbliżasz magnes do cewki |
| Pole powierzchni A | Zmieniasz ilość „przeciętego” pola | Wkładasz większą pętlę drutu |
| Kąt α | Zmienia się składowa prostopadła | Obracasz ramkę w polu magnetycznym |
| Czas Δt | Im krótszy, tym silniejszy efekt | Szybki ruch zamiast powolnego |
Jeśli masz zapamiętać tylko jeden warunek, niech będzie on taki: bez zmiany strumienia nie ma indukcji. To prowadzi już prosto do wzoru, który opisuje siłę tego zjawiska.
Prawo Faradaya i reguła Lenza bez zbędnych skrótów
W zapisie szkolnym najczęściej spotkasz zależność ε = -N · ΔΦ / Δt. Symbol ε oznacza siłę elektromotoryczną, N liczbę zwojów cewki, Φ strumień magnetyczny, a Δt czas zmiany. Im szybciej zmienia się strumień i im więcej zwojów ma cewka, tym większe napięcie powstaje. W praktyce to właśnie dlatego duże cewki i szybkie zmiany pola są tak skuteczne w urządzeniach technicznych.
| Symbol | Znaczenie | Co warto zapamiętać |
|---|---|---|
| ε | Siła elektromotoryczna | To napięcie indukowane w obwodzie |
| N | Liczba zwojów | Więcej zwojów = większy efekt |
| ΔΦ | Zmiana strumienia | Bez zmiany nie ma indukcji |
| Δt | Czas zmiany | Szybsza zmiana daje większe napięcie |
Minus we wzorze ma konkretny sens. Oznacza, że prąd indukowany wytwarza pole magnetyczne, które przeciwdziała zmianie strumienia, a nie ją wspiera. To właśnie reguła Lenza. Układ „broni się” przed zmianą, która go wywołała, więc kierunek prądu nie jest przypadkowy.
Warto też pamiętać o jednym szkolnym szczególe, który często umyka: jeśli obwód jest przerwany, może pojawić się napięcie, ale prąd nie popłynie. Dlatego w doświadczeniach z galwanometrem reakcję widać tylko wtedy, gdy obwód jest zamknięty. Kiedy ten zapis staje się czytelny, sensowniejsze są już konkretne przykłady z życia.
Gdzie ten efekt widać na co dzień
To zjawisko nie jest laboratoryjną ciekawostką. Właściwie cała nowoczesna elektrotechnika korzysta z tego samego mechanizmu: zmieniasz strumień, otrzymujesz napięcie, a czasem także prąd. Najbardziej klasyczne przykłady są bardzo różne, ale wszystkie wynikają z jednej zasady.
| Zastosowanie | Co się zmienia | Po co to działa | Ważna uwaga |
|---|---|---|---|

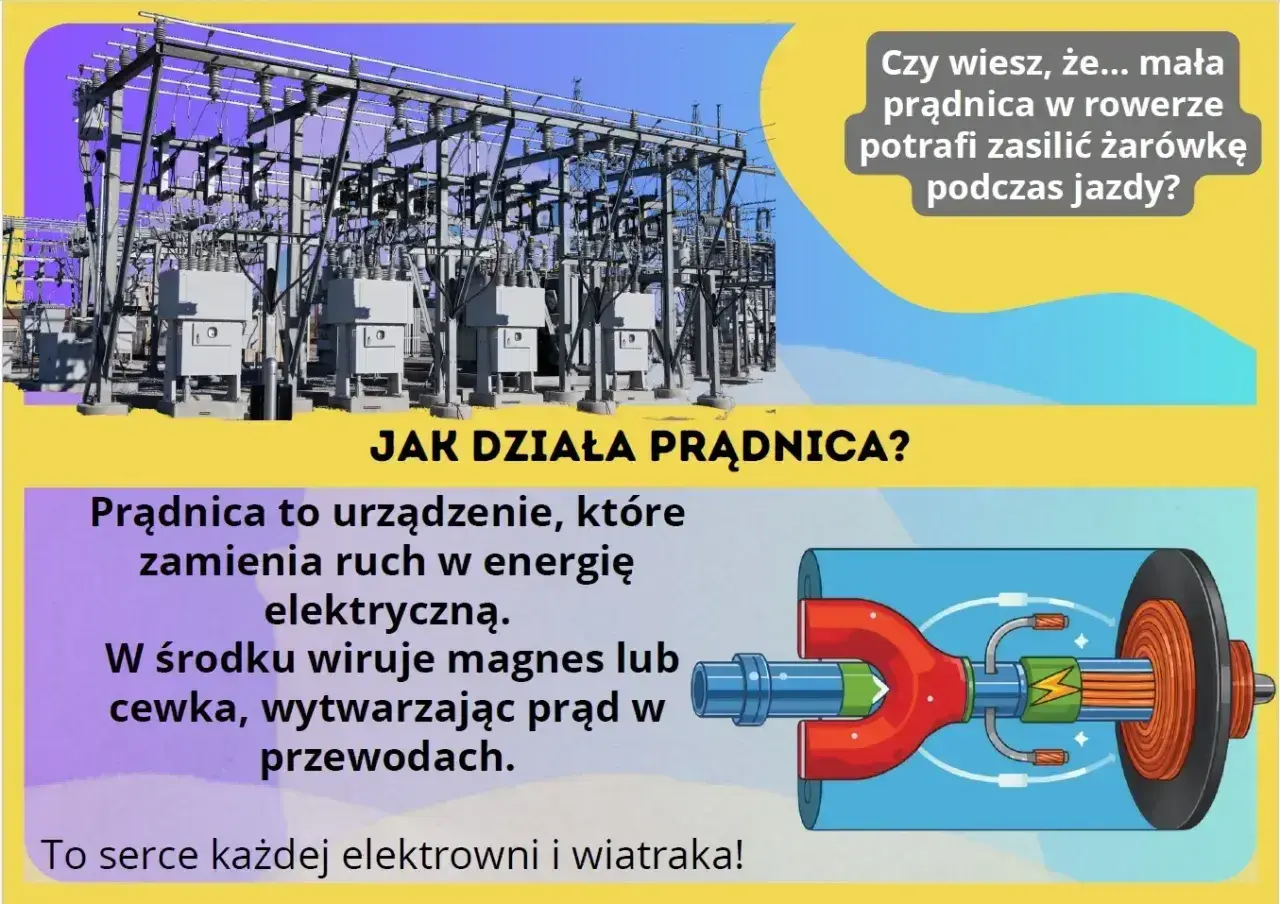

| Generator prądu | Ruch cewki lub magnesu | Wytwarzanie energii elektrycznej z mechanicznej | To podstawowy model elektrowni i prądnic |
| Transformator | Zmienne pole w uzwojeniu pierwotnym | Zmiana napięcia bez dużych strat | Działa dobrze z prądem zmiennym, nie z ustalonym stałym |
| Kuchenka indukcyjna | Szybko zmienne pole pod płytą | Podgrzewanie dna naczynia przez prądy wirowe | Nie każde naczynie się nadaje |
| Ładowarka bezprzewodowa | Pole między dwiema cewkami | Przekazanie energii bez kabla | Wymaga bliskiego ustawienia cewek |
| Mikrofon dynamiczny lub dynamo rowerowe | Ruch elementu w polu magnetycznym | Zamiana drgań lub ruchu na sygnał elektryczny | Dobry przykład do zrozumienia kierunku działania |
Najbardziej lubię przykład transformatora, bo świetnie pokazuje granicę działania tego prawa. Gdy pole się nie zmienia, transformator przestaje mieć sens, więc prąd stały nie daje tego samego efektu co zmienny. Z kolei przy kuchence indukcyjnej od razu widać, że nie chodzi o „magiczne grzanie”, tylko o prądy wirowe i opór materiału. Przy takich przykładach najłatwiej zobaczyć też pułapki, które mylą uczniów.
Najczęstsze błędy, przez które temat wydaje się trudniejszy niż jest
- Mylenie pola z jego zmianą. Sam magnes w pobliżu cewki nie wystarczy, jeśli nic się nie zmienia.
- Zakładanie, że mocniejszy magnes zawsze daje większy efekt. Liczy się też ruch, kąt, powierzchnia i czas zmiany.
- Oczekiwanie prądu w otwartym obwodzie. Bez zamkniętej drogi ładunki nie popłyną, nawet jeśli napięcie się pojawi.
- Pominięcie liczby zwojów. Cewka z większą liczbą zwojów daje wyraźniejszą odpowiedź niż pojedyncza pętla.
- Niedocenianie reguły Lenza. Kierunek prądu nie jest przypadkowy, tylko przeciwdziała zmianie strumienia.
Jeśli rozumiesz te pięć punktów, większość zadań z fizyki staje się znacznie prostsza. W praktyce na sprawdzianie najczęściej wystarczy ustalić: co się zmienia, czy obwód jest zamknięty i jaki będzie kierunek reakcji układu. To prowadzi już do najkrótszej, użytecznej wersji całego tematu.
Jak opowiedzieć o tym zjawisku jednym spójnym schematem
- Najpierw wskazuję zmianę strumienia magnetycznego.
- Potem mówię, że w obwodzie pojawia się SEM.
- Następnie doprecyzowuję, że w obwodzie zamkniętym popłynie prąd.
- Na końcu dodaję, że kierunek tego prądu wynika z reguły Lenza.
Jeżeli miałbym zamknąć cały temat w jednym zdaniu, powiedziałbym tak: najważniejsza jest zmiana, nie sam magnes. Gdy pamiętasz o strumieniu, zamkniętym obwodzie i przeciwdziałaniu zmianie, możesz bez problemu wyjaśnić doświadczenia szkolne, działanie urządzeń i sens wzoru Faradaya. To naprawdę wystarcza, żeby temat przestał być abstrakcyjny, a stał się logiczny i przewidywalny.
