Konstrukcja obrazu w zwierciadle płaskim - Jak rysować bez błędów?

Konstrukcja obrazu w zwierciadle płaskim jest jednym z tych szkolnych tematów, które wyglądają prosto, a jednak łatwo tu pomylić promienie odbite z ich przedłużeniami. Pokażę, jak rozumieć obraz w lustrze, jak narysować go dla punktu i całej figury oraz jak szybko sprawdzić, czy rozwiązanie jest poprawne. To wiedza przydatna nie tylko na sprawdzianie, ale też wtedy, gdy trzeba logicznie odczytać rysunek i nie zgubić się w geometrii odbicia.

Co naprawdę dzieje się w zwierciadle płaskim

W lustrze płaskim światło odbija się zgodnie z prostą zasadą: kąt padania jest równy kątowi odbicia. Z tego wynika najważniejszy wniosek dla ucznia: obraz nie powstaje „na” lustrze, tylko za jego płaszczyzną, jako obraz pozorny. W praktyce oznacza to, że patrząc w lustro, widzisz układ punktów symetryczny względem jego powierzchni.

Ja lubię zapamiętywać to w jednym zdaniu: wszystko, co dotyczy obrazu w zwierciadle płaskim, jest odbiciem lustrzanym geometrii przedmiotu. Jeśli przedmiot jest 5 cm przed lustrem, jego obraz będzie 5 cm za lustrem. Jeśli ma 12 cm wysokości, obraz też będzie miał 12 cm. I właśnie dlatego w szkolnych zadaniach tak ważne są trzy cechy: pozorność, prostota i ta sama wielkość.

To właśnie ta symetria robi największą różnicę przy rysowaniu. Gdy ją zrozumiesz, dalsza konstrukcja przestaje być zbiorem przypadkowych kresek i zaczyna być zwykłą, logiczną geometrią. A skoro wiemy już, gdzie obraz „mieszka”, przejdźmy do samego rysunku punktu.

Jak narysować obraz punktu krok po kroku

Najprościej zacząć od jednego punktu, bo wtedy od razu widać mechanizm. Ja zawsze zaczynam od narysowania zwierciadła jako prostej i zaznaczenia punktu przed nim, a dopiero potem dokładam promienie. W szkolnej konstrukcji wystarczą dwa promienie świetlne, choć można ich narysować więcej, jeśli chcesz sprawdzić wynik.

1. Narysuj linię oznaczającą zwierciadło płaskie i zaznacz punkt przed lustrem.
2. W miejscu padania promienia poprowadź normalną, czyli prostą prostopadłą do powierzchni lustra.
3. Narysuj pierwszy promień padający prostopadle do zwierciadła. Taki promień po odbiciu wraca dokładnie tą samą drogą, bo jego kąt padania wynosi 0°.
4. Narysuj drugi promień padający pod dowolnym kątem do normalnej.
5. Odbij oba promienie zgodnie z prawem odbicia, czyli tak, aby kąt odbicia był równy kątowi padania.
6. Przedłuż za zwierciadło tylko promienie odbite, zwykle linią przerywaną lub kreskowaną.
7. Punkt przecięcia tych przedłużeń oznacz jako obraz punktu.

Właśnie w tym miejscu pojawia się najważniejsza pułapka: rzeczywiste promienie odbite rozchodzą się, więc nie spotykają się przed lustrem. Obraz wyznacza dopiero przecięcie ich przedłużeń za zwierciadłem. Jeśli masz to jasno narysowane, rozwiązanie jest poprawne nie tylko „na oko”, ale też od strony fizyki.

Gdy opanujesz punkt, cały temat robi się dużo prostszy. Następny krok to przeniesienie tej samej logiki na figurę, odcinek albo prosty przedmiot złożony z kilku punktów.

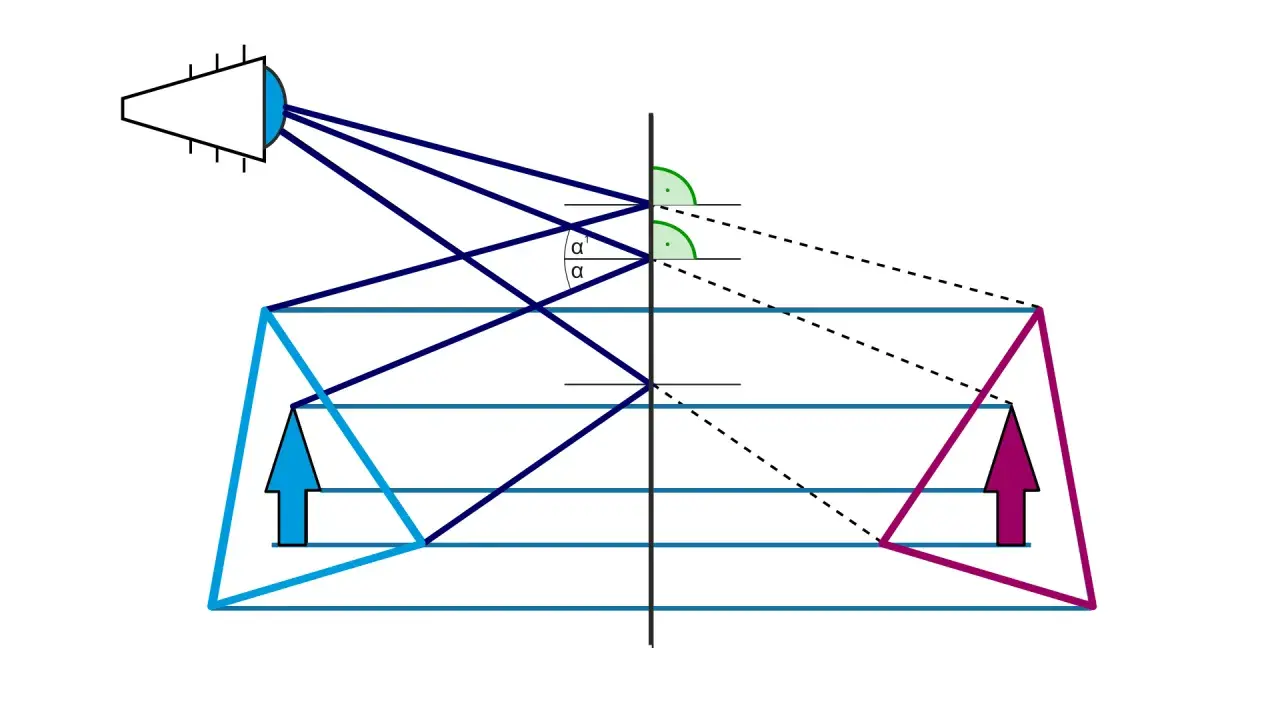

Jak przenieść konstrukcję na całą figurę

W przypadku całej figury nie rysuje się „obrazu z pamięci”. Buduje się go z punktów charakterystycznych, czyli takich, które wyznaczają kształt: wierzchołków, końców odcinków, czubka strzałki albo załamań linii. To najbezpieczniejszy sposób, bo każdy punkt dostaje własne odbicie i nic nie ginie po drodze.

Jeśli pracuję z trójkątem, wystarczą jego trzy wierzchołki. Jeśli z odcinkiem, odbijam dwa końce. Jeśli z literą albo łamaną, zaznaczam kolejne załamania i dopiero potem łączę je w tej samej kolejności po drugiej stronie lustra. Przy figurach z krzywiznami warto dodać więcej punktów pomocniczych, żeby kształt nie wyszedł zbyt kanciasty.

• Najpierw wybierz punkty, które naprawdę określają kształt.
• Każdy punkt odbij symetrycznie względem płaszczyzny zwierciadła.
• Zachowaj tę samą odległość od lustra dla punktu i jego obrazu.
• Połącz obrazy w identycznym porządku, w jakim łączyłeś punkty przed lustrem.
• Nie zmieniaj proporcji, bo w zwierciadle płaskim obraz nie jest ani większy, ani mniejszy.

Ta metoda działa dobrze, bo nie wymaga zgadywania. Kiedy masz już wyznaczone punkty, obraz sam się „składa” z geometrii. I właśnie dlatego warto znać też dwa szkolne podejścia do tego samego zadania, bo każde przydaje się w trochę innej sytuacji.

Dwa sposoby rozwiązania zadania i kiedy wybrać każdy z nich

W praktyce spotkasz dwa równorzędne sposoby pracy: konstrukcję promieniami i konstrukcję przez symetrię. Ja zwykle zaczynam od promieni, bo dzięki nim widać, skąd bierze się obraz, a potem używam symetrii jako szybkiego sprawdzenia. To dobre połączenie, gdy chcesz jednocześnie rozumieć i nie tracić czasu.

W zadaniach szkolnych obie drogi prowadzą do tego samego wyniku. Różnica jest praktyczna: metoda promieniowa pokazuje mechanizm fizyczny, a metoda symetrii jest szybsza przy prostych rysunkach. Jeśli to rozróżnienie jest jasne, łatwiej uniknąć pomyłek, które najczęściej pojawiają się nie w obliczeniach, tylko właśnie na etapie rysunku.

Najczęstsze błędy przy rysowaniu odbicia

W tego typu zadaniach błędy powtarzają się zaskakująco podobnie. Widziałem to wiele razy: uczeń zna teorię, ale gubi się przy linijce, bo za szybko chce „dorysować” obraz. Dobrze jest więc znać kilka typowych potknięć, zanim pojawią się na kartkówce.

• Przedłużanie złych promieni. Za lustrem przedłuża się tylko promienie odbite, nie padające.
• Brak normalnej. Bez prostopadłej trudno poprawnie wyznaczyć kąt odbicia.
• Rysowanie obrazu przed zwierciadłem. Obraz w lustrze płaskim leży za jego płaszczyzną.
• Zmiana skali. Obraz nie może być większy ani mniejszy od przedmiotu.
• Mylenie symetrii z obrotem. Lustro nie obraca figury, tylko odbija ją względem prostej.
• Oczekiwanie obrazu na ekranie. Obraz pozorny nie daje się „złapać” na kartce ustawionej za lustrem.

Najbardziej mylące bywa lewo-prawo, ale to osobny problem percepcyjny, a nie błąd konstrukcji. W fizyce szkolnej ważniejsze jest to, czy punkt, odcinek albo figura trafiły na właściwą stronę lustra i w prawidłowej odległości. Kiedy to już masz, zostaje szybka kontrola poprawności.

Jak szybko sprawdzić, czy rysunek jest poprawny

Najlepsza kontrola jest bardzo prosta. Ja sprawdzam trzy rzeczy: odległości, kierunek promieni i to, czy obraz zachowuje właściwy rozmiar. Jeśli choć jedna z tych rzeczy się nie zgadza, konstrukcja wymaga poprawki.

• Odległość przedmiotu od lustra jest równa odległości obrazu od lustra.
• Promień padający prostopadle wraca po tej samej linii.
• Promienie odbite po przedłużeniu przecinają się za zwierciadłem.
• Obraz ma dokładnie taki sam wymiar jak przedmiot.
• Obraz da się wyznaczyć geometrycznie, ale nie da się go uzyskać na ekranie.

Dobry test praktyczny jest banalny: jeśli punkt znajduje się 4 cm przed lustrem, jego obraz też powinien wypaść 4 cm za lustrem. Jeśli strzałka ma 6 cm wysokości, po odbiciu nadal ma 6 cm. To szybka kontrola, która ratuje zadanie wtedy, gdy rysunek wygląda „prawie dobrze”, ale coś jednak nie gra.

Jedna zasada, która porządkuje większość szkolnych zadań

Jeśli miałbym zostawić tylko jedną regułę, wybrałbym tę: wszystko w zwierciadle płaskim jest symetryczne względem jego płaszczyzny. Ta myśl porządkuje zarówno punkt, jak i całą figurę, a przy okazji przypomina, że promienie odbite trzeba przedłużać dopiero za lustrem. Reszta to już spokojne rysowanie linijką, bez zgadywania i bez nerwów.

W szkolnej praktyce najlepiej działa prosty schemat: narysuj zwierciadło, zaznacz punkt lub punkty, odbij je symetrycznie i sprawdź odległości. Tyle wystarczy, żeby poprawnie rozwiązać większość zadań o obrazie w lustrze płaskim i jednocześnie naprawdę zrozumieć, skąd bierze się to charakterystyczne „drugie ja” po drugiej stronie tafli.
