Opór elektryczny to jedna z tych wielkości, które na lekcjach fizyki wyglądają prosto dopóki nie trzeba ich faktycznie policzyć. Najprostszy wzór na opór elektryczny to R = U / I, ale w praktyce warto wiedzieć też, kiedy użyć zależności R = ρ·l/S, jak przeliczać jednostki i co zmienia połączenie kilku oporników. W tym tekście prowadzę temat po kolei: od definicji, przez obliczenia krok po kroku, aż po błędy, które najczęściej psują wynik.
Najważniejsze liczby i zależności, które warto mieć pod ręką
- R = U / I to podstawowy zapis używany do obliczania oporu w prostym obwodzie.
- Jednostką oporu jest om (Ω), czyli 1 V na 1 A.
- Dla przewodnika jednorodnego stosuje się też wzór R = ρ·l/S.
- W połączeniu szeregowym opory się sumują, a w równoległym opór zastępczy maleje.
- Najczęstsze błędy to mylenie omów z rezystywnością, brak zamiany mA na A i liczenie na złym elemencie układu.
- Na opór wpływają materiał, długość przewodnika, jego przekrój i temperatura.
Najprostszy zapis oporu w obwodzie

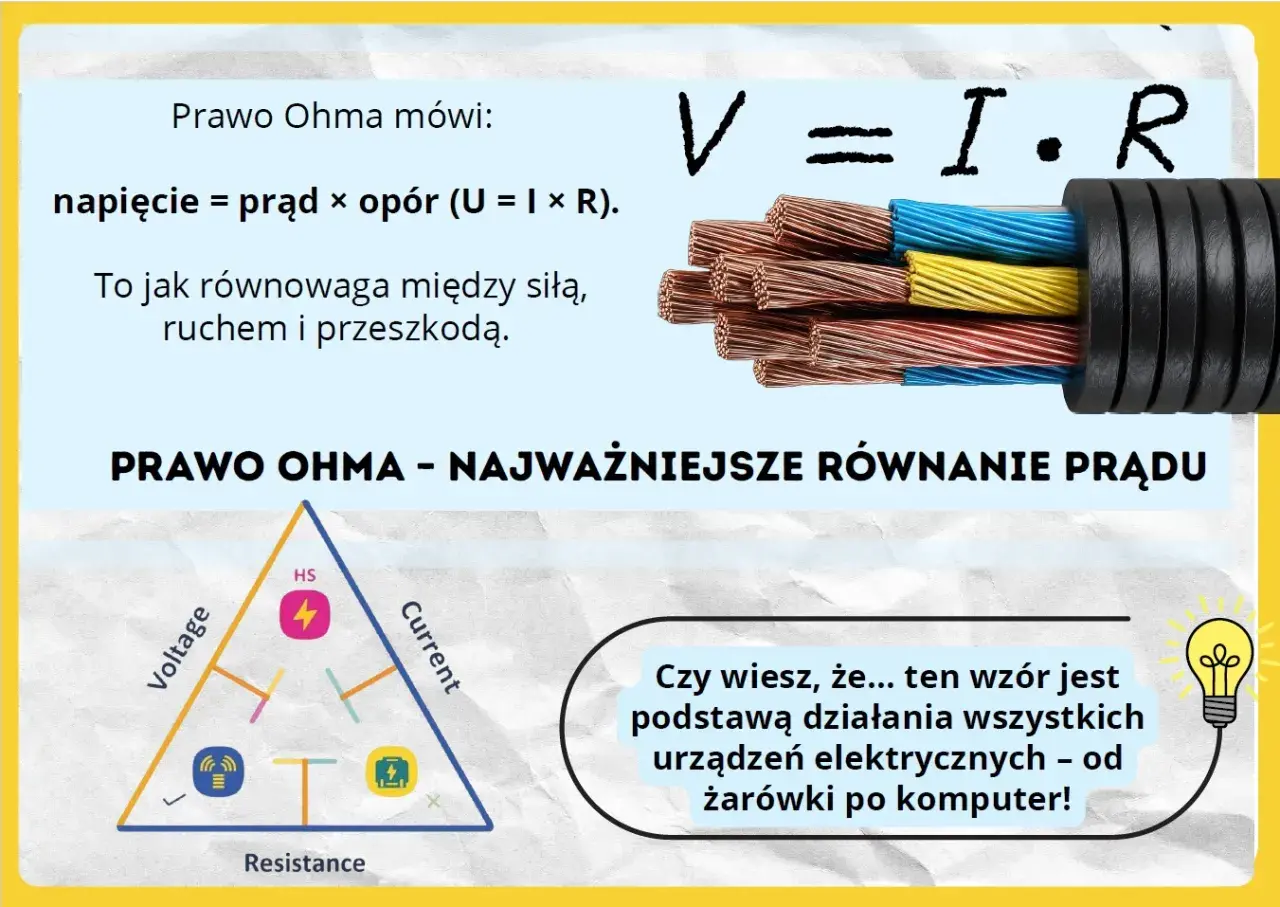

W prostym obwodzie stałoprądowym opór wyznaczam z prawa Ohma: R = U / I. To znaczy, że napięcie dzielisz przez natężenie prądu, a wynik otrzymujesz w omach. Jeśli przez element płynie 2 A przy napięciu 10 V, opór wynosi 5 Ω.
W praktyce przydaje się też pamięć o przekształceniach tego samego prawa. Najczęściej używam trzech zapisów:
- R = U / I - gdy szukasz oporu,
- U = R · I - gdy szukasz napięcia,
- I = U / R - gdy szukasz natężenia.
| Wielkość | Symbol | Jednostka | Co oznacza |
|---|---|---|---|
| Opór | R | Ω | Przeszkoda dla przepływu prądu |
| Napięcie | U | V | „Siła”, która popycha ładunki |
| Natężenie | I | A | Ilość ładunku płynąca w czasie |
W praktyce spotkasz też kiloomy i megaomy: 1 kΩ = 1000 Ω, a 1 MΩ = 1 000 000 Ω. Kiedy ten zapis jest już jasny, najłatwiej przejść do samego liczenia i sprawdzić, jak nie pomylić przekształceń.
Jak policzyć opór krok po kroku
Ja w takich zadaniach zawsze zaczynam od trzech ruchów: zapisuję dane, dobieram wzór i sprawdzam jednostki. To brzmi banalnie, ale właśnie na tym etapie większość błędów daje o sobie znać.
- Zapisz dane, na przykład: U = 12 V, I = 3 A.
- Podstaw do wzoru: R = U / I.
- Policz wynik: R = 12 / 3 = 4 Ω.
- Sprawdź, czy jednostki są spójne. Jeśli natężenie masz w miliamperach, zamień je na ampery.
Przykład w szkolnym stylu:
| Dane | U = 9 V, I = 0,3 A |
|---|---|
| Wzór | R = U / I |
| Obliczenie | R = 9 / 0,3 = 30 Ω |
| Wynik | Opór wynosi 30 Ω |
Jeśli wynik wychodzi bardzo mały albo zaskakująco duży, zwykle problem nie leży w samym wzorze, tylko w jednostkach. To prowadzi do kolejnej rzeczy, czyli do oporników połączonych w prosty układ.
Gdy oporniki są połączone razem
Samo R = U / I działa dla jednego elementu albo dla całego układu, o ile znasz napięcie i prąd na jego zaciskach. W zadaniach szkolnych bardzo często trzeba jednak najpierw policzyć opór zastępczy, czyli opór całego połączenia.
| Rodzaj połączenia | Wzór | Co się dzieje z oporem |
|---|---|---|
| Szeregowe | Rz = R1 + R2 + ... | Opory się sumują, więc wynik rośnie |
| Równoległe | 1/Rz = 1/R1 + 1/R2 + ... | Opór zastępczy maleje |
| Dwa jednakowe oporniki równolegle | Rz = R/2 | Łatwy skrót do szybkiej kontroli wyniku |
Dwa oporniki po 10 Ω połączone szeregowo dadzą 20 Ω, a połączenie równoległe obniży wynik do 5 Ω. Ten kontrast dobrze pokazuje, dlaczego samo „dodaj opory” nie zawsze działa intuicyjnie. Gdy układ robi się bardziej złożony, najpierw upraszczam go do oporu zastępczego, a dopiero potem wracam do prawa Ohma.
Od czego zależy opór przewodnika
Dla jednorodnego przewodnika używa się zależności R = ρ·l/S. To wzór, który mówi coś bardzo praktycznego: im dłuższy przewodnik, tym większy opór, a im większy przekrój, tym opór mniejszy. Najprościej wyobrazić to sobie jak ruch przez wąski i długi korytarz w porównaniu z krótkim i szerokim przejściem.
| Czynnik | Wpływ na opór | Intuicja |
|---|---|---|
| Długość przewodnika | Rośnie | Ładunki mają dłuższą drogę do pokonania |
| Pole przekroju | Maleje | Prąd ma „szerszą drogę” |
| Rodzaj materiału | Zależy od ρ | Nie każdy materiał przewodzi tak samo dobrze |
| Temperatura | Najczęściej rośnie w metalach | Drgania atomów utrudniają ruch elektronów |
Dobrym przykładem są miedź i aluminium, które mają małą rezystywność i dlatego dobrze przewodzą prąd. Z kolei nichrom ma większą rezystywność, więc nadaje się do grzałek, gdzie opór ma być wyraźnie odczuwalny. Warto pamiętać o ograniczeniu: ten zapis dobrze opisuje przewodnik o stałym przekroju i jednorodnym materiale, ale nie jest uniwersalnym opisem wszystkich sytuacji.
Opór, rezystancja i rezystywność to nie to samo
W szkolnej praktyce opór elektryczny i rezystancja są zwykle używane zamiennie, ale rezystywność oznacza coś bardziej „materiałowego”. Mówiąc prościej: opór opisuje konkretny element, a rezystywność opisuje właściwość substancji. To rozróżnienie robi różnicę, gdy porównujesz dwa przewodniki z tego samego materiału, ale o innych wymiarach.
| Wielkość | Symbol | Jednostka | Znaczenie |
|---|---|---|---|
| Opór / rezystancja | R | Ω | Oporność konkretnego elementu obwodu |
| Rezystywność | ρ | Ω·m | Cechę materiału, nie samego kształtu |
| Przewodność | G | S | Odwrotność oporu, używana głównie w elektronice |
W prądzie zmiennym dochodzi jeszcze impedancja, czyli szersza miara „przeszkody” dla prądu, ale to już inny dział. Jeśli pamiętasz tylko jedną rzecz z tej części, zapamiętaj tę: R zależy od materiału i wymiarów, ρ opisuje sam materiał. Dzięki temu łatwiej uniknąć pomyłki w zadaniach, w których trzeba porównać dwa różne druty albo dwa różne elementy układu.
Najczęstsze błędy przy zadaniach z oporem
Tu najczęściej nie chodzi o brak wiedzy, tylko o pośpiech. Widziałem to nie raz: uczeń zna wzór, ale gubi jednostkę albo liczy na złym fragmencie obwodu.
- Mylenie wzorów - do obliczenia oporu z napięcia i prądu używasz R = U / I, a nie odwrotnie.
- Brak zamiany jednostek - 500 mA to 0,5 A, a nie 500 A.
- Mieszanie omów z rezystywnością - Ω i Ω·m to nie to samo.
- Liczenie dla niewłaściwego elementu - czasem zadanie dotyczy oporu zastępczego, a nie jednego opornika.
- Pomijanie temperatury - przy zadaniach laboratoryjnych albo praktycznych opór może się zmieniać wraz z nagrzewaniem.
- Złe odczytanie połączenia - w szeregu sumujesz, w równoległym liczysz odwrotności.
Ja zwykle sprawdzam wynik jednym szybkim pytaniem: czy opór powinien w tej sytuacji rosnąć, czy maleć? Jeśli odpowiedź przeczy logice układu, wracam do danych. Taki prosty autokorektor oszczędza więcej punktów niż pamięć do samych wzorów, a z tego już tylko krok do krótkiej ściągi na koniec.
Jeden schemat, który ratuje większość zadań z oporem
Jeśli miałbym zostawić tylko jeden sposób pracy, wyglądałby on tak: najpierw ustalam, czy liczę opór pojedynczego elementu, czy całego układu, potem wybieram właściwy wzór, a na końcu sprawdzam jednostki. To naprawdę wystarcza w większości szkolnych zadań z tego działu.
- R = U / I - gdy znasz napięcie i natężenie na elemencie.
- R = ρ·l/S - gdy opisujesz przewodnik jako materiał o określonych wymiarach.
- Połączenie szeregowe - gdy opory dodajesz jeden do drugiego.
- Połączenie równoległe - gdy całkowity opór ma być mniejszy od pojedynczych wartości.
Najlepszy nawyk, jaki możesz sobie wyrobić, jest prosty: zapisuj dane, podstawiaj dopiero po sprawdzeniu jednostek i nie mieszaj oporu elementu z oporem całego obwodu. Wtedy nawet trudniejsze zadania z fizyki przestają wyglądać jak zgadywanka, a zaczynają przypominać zwykły, logiczny rachunek.
