Silnik prądu stałego zamienia energię elektryczną w ruch obrotowy dzięki współpracy stojana, wirnika i komutatora. W tym artykule pokazuję, z czego składa się taki napęd, jak dokładnie powstaje moment obrotowy, po co są szczotki i gdzie zaczynają się jego ograniczenia. Dorzucam też prosty kontekst materiałowy, bo przy tym temacie chemia i elektrotechnika spotykają się częściej, niż się zwykle wydaje.
Najważniejsze rzeczy, które warto zapamiętać od razu
- Stojan wytwarza pole magnetyczne, a wirnik z uzwojeniem reaguje na nie ruchem obrotowym.
- Komutator przełącza kierunek prądu w odpowiednim momencie, żeby moment obrotowy nie zanikał.
- Największą zaletą tego napędu jest mocny rozruch i łatwa regulacja obrotów.
- Największym minusem są szczotki, które się zużywają i wymagają kontroli.
- W szkolnych zadaniach ważne są też materiały: miedź, grafit, stal elektrotechniczna i izolacja.

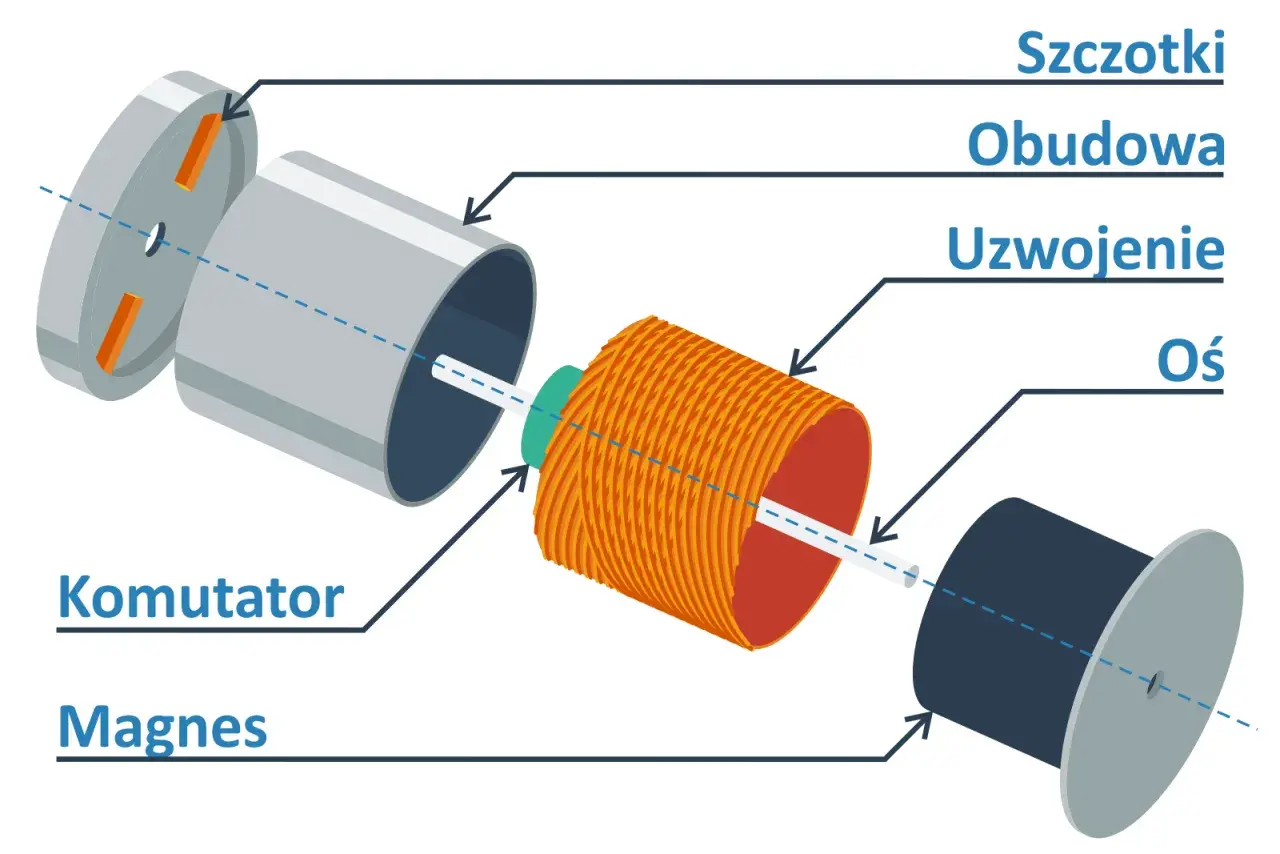

Jak jest zbudowany napęd i za co odpowiada każdy element
Najprościej patrzę na ten układ jak na zestaw czterech rzeczy, które muszą współpracować bez zgrzytów: pole magnetyczne, przewodnik z prądem, układ przełączający i część mechaniczna. W małych napędach pole często daje magnes trwały, a w większych - elektromagnesy wzbudzenia. To od razu wyjaśnia, dlaczego jedne konstrukcje są lekkie i proste, a inne bardziej rozbudowane, ale łatwiejsze do sterowania.
| Element | Rola | Co to oznacza w praktyce |
|---|---|---|
| Stojan | Tworzy pole magnetyczne | Bez niego wirnik nie miałby z czym oddziaływać |
| Wirnik, czyli twornik | Obraca się i ma uzwojenie | To tutaj powstaje ruch mechaniczny |
| Komutator | Przełącza kierunek prądu w uzwojeniu | Utrzymuje ten sam zwrot momentu obrotowego |
| Szczotki | Doprowadzają prąd do komutatora | Ścierają się i wymagają okresowej kontroli |
| Łożyska i obudowa | Stabilizują ruch i całą konstrukcję | Wpływają na hałas, tarcie i trwałość |
| Pakiet blach | Ogranicza straty w rdzeniu | Zmniejsza prądy wirowe i nagrzewanie |
Warto zapamiętać jeden szczegół: miedź przewodzi prąd bardzo dobrze, stal prowadzi strumień magnetyczny, a grafit w szczotkach wytrzymuje tarcie i kontakt ślizgowy. To nie są przypadkowe wybory materiałowe, tylko wynik kompromisu między przewodnictwem, wytrzymałością i zużyciem. Kiedy już wiesz, co jest czym, łatwiej przejść do samego mechanizmu ruchu.

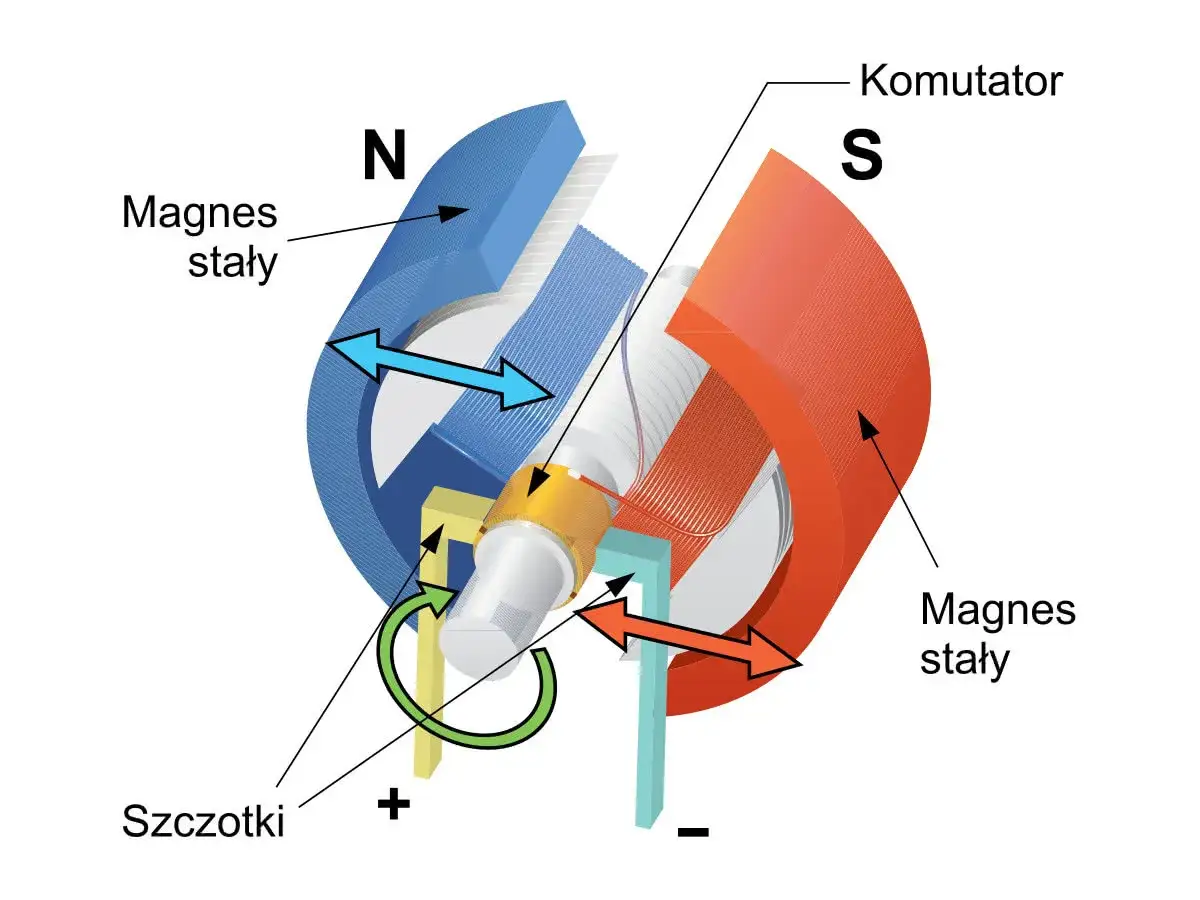

Jak działa ten układ od środka
Zasada działania jest zaskakująco prosta, ale działa dopiero wtedy, gdy wszystkie elementy są ustawione we właściwej kolejności. Prąd płynie przez uzwojenie wirnika, a przewodnik z prądem znajdujący się w polu magnetycznym doświadcza siły elektrodynamicznej. Ta siła powoduje obrót, a nie tylko pojedyncze szarpnięcie, bo komutator co odpowiedni moment odwraca kierunek prądu w cewce.
- Do uzwojenia wirnika doprowadzany jest prąd.
- Wokół uzwojenia powstaje własne pole magnetyczne.
- Stojan oddziałuje z tym polem i pojawia się moment obrotowy.
- Wirnik zaczyna się obracać, a komutator przełącza połączenia.
- Po przełączeniu siła nadal działa w tym samym kierunku obrotu, więc ruch jest ciągły.
Bez komutacji wirnik szybko zatrzymałby się w położeniu równowagi, bo moment obrotowy zmieniałby zwrot. To właśnie dlatego ten typ napędu nazywa się komutatorowym. Z punktu widzenia ucznia najważniejsze jest to, że ruch nie bierze się z samego prądu ani z samego magnesu, tylko z ich wzajemnego oddziaływania. Gdy to rozumiesz, od razu widać, dlaczego szczotki i komutator są jednocześnie sprytne i problematyczne.
Dlaczego komutator i szczotki są jednocześnie sprytne i problematyczne
To rozwiązanie jest genialne w swojej prostocie, ale ma swoją cenę. Komutator zapewnia ciągłość momentu, a szczotki doprowadzają prąd bez skomplikowanej elektroniki. Tyle że każdy kontakt ślizgowy oznacza tarcie, nagrzewanie i zużycie materiału. W praktyce właśnie tutaj zaczynają się typowe awarie i ograniczenia.
- Zużycie mechaniczne - szczotki ścierają się, bo stale dociskają do obracającego się komutatora.
- Iskrzenie - przy przełączaniu może pojawiać się łuk elektryczny, zwłaszcza przy dużym obciążeniu.
- Spadek sprawności - część energii idzie w tarcie i ciepło zamiast w sam obrót.
- Wrażliwość na zabrudzenia - pył szczotkowy, wilgoć i utlenienie styków pogarszają pracę.
- Obsługa serwisowa - po pewnym czasie trzeba sprawdzać stan szczotek i powierzchni komutatora.
To także dobry moment, żeby powiedzieć wprost, dlaczego nowocześniejsze napędy często przechodzą na komutację elektroniczną. Gdy zależy ci na dłuższej pracy bez serwisu, klasyczny układ szczotkowy przegrywa z rozwiązaniami bezszczotkowymi. Z tego wynika naturalne pytanie: jakie odmiany takiego napędu spotyka się najczęściej?
Jakie odmiany spotyka się najczęściej
W szkolnych materiałach i w praktyce technicznej najczęściej mówi się o kilku wariantach, które różnią się sposobem wzbudzenia i zachowaniem pod obciążeniem. Dla użytkownika ważne są nie tyle nazwy, ile to, jak taki napęd startuje, jak trzyma obroty i czy wymaga częstej obsługi.
| Odmiana | Co ją wyróżnia | Mocne strony | Ograniczenia |
|---|---|---|---|
| Szeregowy | Uzwojenie wzbudzenia jest połączone szeregowo z twornikiem | Bardzo duży moment rozruchowy | Przy małym obciążeniu może wejść na zbyt wysokie obroty |
| Bocznikowy | Uzwojenie wzbudzenia pracuje równolegle do twornika | Stabilniejsze obroty | Moment startowy bywa mniejszy niż w wersji szeregowej |
| Obcowzbudny | Wzbudzenie ma oddzielne źródło zasilania | Bardzo dobra regulacja | Bardziej złożony układ zasilania |
| Bezszczotkowy | Komutację realizuje elektronika, a nie szczotki | Wyższa sprawność i mniejsze zużycie | Potrzebuje sterownika i zwykle jest droższy na starcie |
Jeśli mam wskazać praktyczną różnicę, to najważniejsza jest ta: szeregowy startuje mocno, bocznikowy trzyma stabilniej obroty, obcowzbudny daje największą kontrolę, a bezszczotkowy ogranicza serwis. Wybór zależy więc od tego, czy ważniejsza jest siła ruszania, stabilność pracy czy bezobsługowość. A to już prowadzi do pytania, gdzie taki napęd sprawdza się najlepiej.
Gdzie ten napęd sprawdza się najlepiej
W praktyce ten typ napędu wybiera się tam, gdzie liczy się prosty start, dobra regulacja i zasilanie z akumulatora albo prostego źródła DC. Dlatego spotyka się go w modelach edukacyjnych, starszych elektronarzędziach, wycieraczkach samochodowych, prostych pompach, zabawkach, małych robotach i wielu układach laboratoryjnych. W takim zastosowaniu ważne jest nie tylko to, że działa, ale też że łatwo pokazać na nim związek między prądem, polem magnetycznym i ruchem.
| Sytuacja | Co zwykle ma sens | Dlaczego |
|---|---|---|
| Start pod obciążeniem | Napęd szczotkowy o dużym momencie rozruchowym | Dobrze rusza nawet wtedy, gdy mechanika stawia opór |
| Praca z baterii | Układ prądu stałego z prostą regulacją | Łatwo dobrać napięcie i sterowanie PWM |
| Długa praca bez serwisu | Rozwiązanie bezszczotkowe | Mniej elementów ciernych oznacza mniejsze zużycie |
| Bardzo stabilna prędkość | Obcowzbudny lub sterowany elektronicznie napęd | Lepiej utrzymuje obroty przy zmianach obciążenia |
Warto przy tym pamiętać, że w nowoczesnych urządzeniach nie zawsze wygrywa klasyczne rozwiązanie szczotkowe. Jeśli liczy się trwałość, kultura pracy i mniejsze koszty serwisu, często lepszy okazuje się napęd bezszczotkowy albo silnik asynchroniczny, zależnie od zastosowania. Tu właśnie wchodzi chemia materiałów.
Co w tym temacie łączy elektrotechnikę i chemię
Na pierwszy rzut oka może się wydawać, że to temat wyłącznie z fizyki albo elektrotechniki. W praktyce chemia pojawia się w nim w bardzo konkretnych miejscach: w materiałach, w utlenianiu powierzchni, w pracy ogniw i w trwałości połączeń. Jeżeli ten temat pojawia się na lekcji chemii, zwykle chodzi właśnie o to, jak skład materiału wpływa na przewodnictwo, zużycie i działanie całego układu.
Jakie materiały robią różnicę
Miedź jest używana w uzwojeniach, bo dobrze przewodzi prąd i daje się łatwo formować w cienkie druty. Stal elektrotechniczna trafia do rdzeni, ponieważ lepiej prowadzi strumień magnetyczny i ogranicza straty. Grafit w szczotkach jest miękki, przewodzący i odporny na ślizganie, ale właśnie dlatego z czasem się ściera. Do tego dochodzą lakiery i tworzywa izolacyjne, które muszą znosić temperaturę, drgania i kontakt z pyłem.
W realnej pracy napędu nie liczy się tylko przewodnictwo, ale też odporność na tarcie, korozję i nagrzewanie. Jeśli komutator lub szczotki zaczną się utleniać, wzrasta opór kontaktu, pojawiają się większe straty i napęd pracuje mniej pewnie. To dobry przykład na to, że chemia nie jest tu dodatkiem, tylko częścią praktycznego wyjaśnienia.
Przeczytaj również: Jak rozwiązać równanie - Poznaj prostą metodę i unikaj błędów
Gdzie pojawia się chemia zasilania
Drugim ważnym punktem są ogniwa i akumulatory. To one dostarczają energii do małych napędów, a ich chemia decyduje o tym, jak stabilnie oddają prąd pod obciążeniem. W zastosowaniach szkolnych bardzo dobrze widać różnicę między źródłem, które szybko siada przy większym poborze, a takim, które utrzymuje napięcie dłużej. Dzięki temu łatwiej zrozumieć, dlaczego sam silnik może działać poprawnie, a cały układ i tak pracuje słabo, jeśli źródło zasilania jest kiepskie.
Jeżeli chcesz opisać ten temat poprawnie w zeszycie, na kartkówce albo w prezentacji, skup się właśnie na tych dwóch osiach: budowie materiałowej i zasilaniu. To wystarcza, żeby odróżnić wiedzę naprawdę rozumianą od suchej definicji. Na koniec zostaje już tylko rzecz, która najbardziej pomaga w zadaniach i na pracowni.
Na co zwrócić uwagę w zadaniach i na pracowni
W szkolnych zadaniach najczęstszy błąd polega na mieszaniu pojęć. Stojan nie obraca się, tylko tworzy pole. Wirnik się obraca, ale sam z siebie nie ruszy bez oddziaływania z polem magnetycznym. Komutator nie jest źródłem energii, tylko elementem przełączającym kierunek prądu w odpowiednim momencie.
- Jeśli masz wskazać elementy, zawsze rozdziel: co tworzy pole, co płynie z prądem i co się obraca.
- Jeśli pytanie dotyczy kierunku obrotów, pamiętaj o zamianie biegunów zasilania.
- Jeśli pytanie dotyczy regulacji, najczęściej chodzi o zmianę napięcia albo sterowanie PWM.
- Jeśli zadanie porównuje typy napędów, zwróć uwagę na moment rozruchowy, stabilność obrotów i serwis.
- Jeśli pojawia się chemia, patrz na materiał szczotek, uzwojeń, izolacji i źródła zasilania.
Najkrócej: pole magnetyczne, prąd w uzwojeniu i komutacja tworzą układ, który daje ruch obrotowy, ale kosztuje go zużycie szczotek i większe wymagania serwisowe. Gdy to rozumiesz, łatwo odróżnisz poprawny opis od szkolnego skrótu, który tylko brzmi technicznie. I właśnie o to chodzi w tym temacie - żeby widzieć nie tylko nazwę, ale też mechanizm, ograniczenia i sens zastosowania.
