W obwodach elektrycznych najłatwiej zgubić się nie na samych wzorach, ale na tym, co dokładnie wolno zsumować i w którym miejscu. W tym tekście rozkładam na proste przykłady, jak działa prawo Kirchhoffa, czyli dwa podstawowe prawa opisujące bilans prądu i napięcia w obwodach. Pokażę też, jak je zapisać w zadaniach, jak łączyć z prawem Ohma i czego unikać, żeby nie wyciągać błędnych wniosków z dobrze wyglądających obliczeń.
Najkrócej: bilans prądu w węźle i bilans napięcia w oczku robią tu całą robotę
- Pierwsze prawo opisuje rozgałęzienia obwodu i wynika z zasady zachowania ładunku.
- Drugie prawo dotyczy zamkniętych oczek i opiera się na zasadzie zachowania energii.
- W zadaniach szkolnych najczęściej łączy się je z prawem Ohma, czyli U = IR.
- Znaki i kierunki trzeba ustalić na początku, bo później decydują o poprawności wyniku.
- W prostych obwodach działają świetnie, ale przy dużych częstotliwościach i w rozbudowanych układach trzeba uważać na ograniczenia modelu.
Na czym polegają oba prawa i skąd się biorą

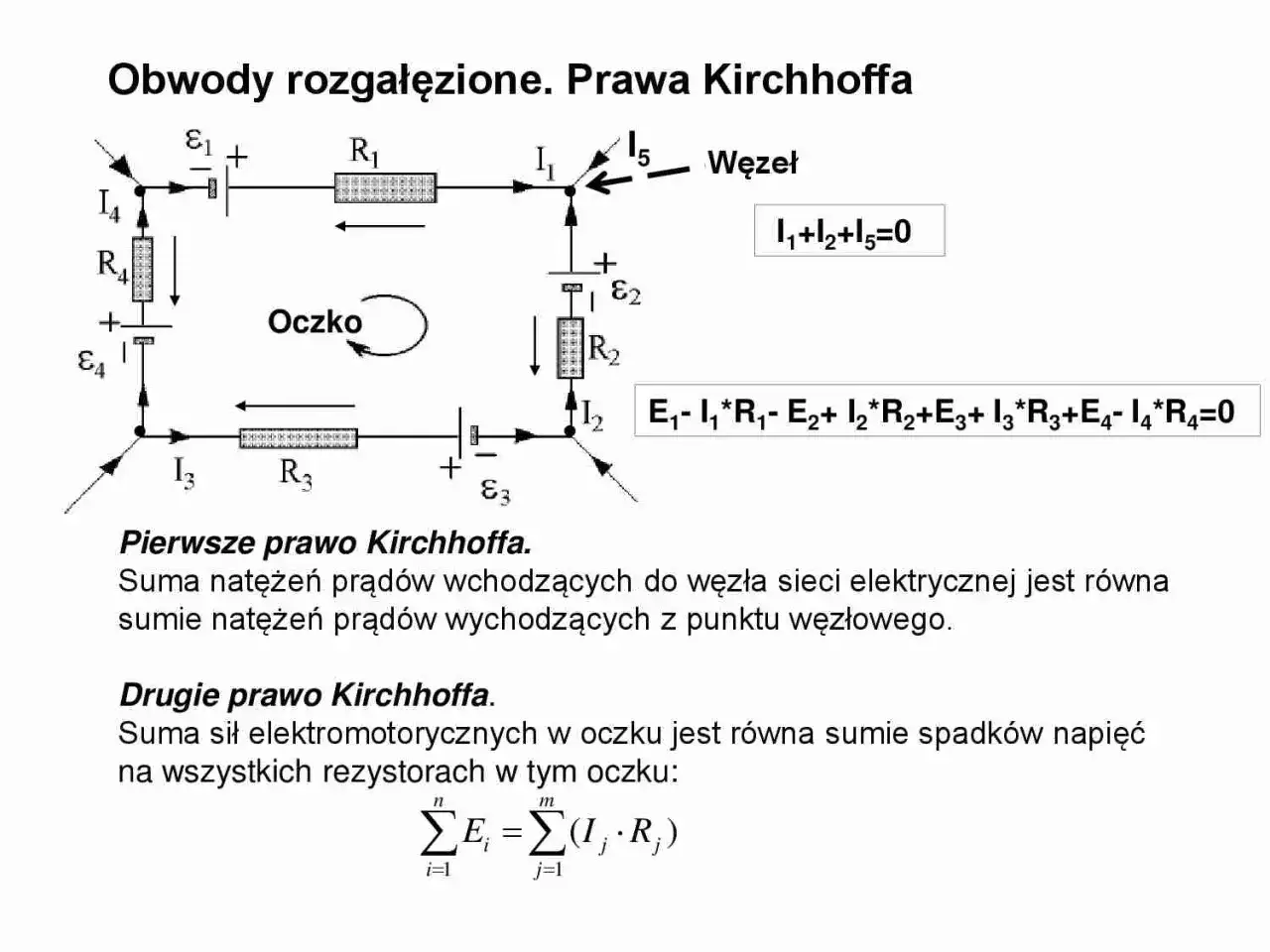

Najprościej ujmując, oba prawa porządkują to, co dzieje się w obwodzie: pierwsze pilnuje, żeby ładunek nie znikał w węźle, a drugie pilnuje, żeby energia w zamkniętej pętli się zgadzała. To dlatego mówimy o prawie węzłowym i oczkowym. Pierwsze prawo Kirchhoffa opisuje bilans prądów w miejscu rozgałęzienia, a drugie bilans napięć w całym oczku.
W praktyce szkolnej oba prawa są fundamentem analizy obwodów. Dzięki nim da się rozwiązać układ z kilkoma gałęziami, nawet wtedy, gdy nie widać od razu odpowiedzi. Ja zwykle tłumaczę to tak: prąd trzeba „rozliczyć” w węźle, a napięcie trzeba „rozliczyć” na zamkniętej pętli. Z tego samego powodu prawa te świetnie współpracują z prawem Ohma i metodą węzłową albo oczkową.
| Cecha | Pierwsze prawo | Drugie prawo |
|---|---|---|
| Co opisuje | Bilans prądów w węźle | Bilans napięć w oczku |
| Z czego wynika | Zasada zachowania ładunku | Zasada zachowania energii |
| Typowy zapis | ΣI = 0 | ΣU = 0 |
| Gdzie używam | W punktach rozgałęzienia | W zamkniętych pętlach obwodu |
Jeśli to rozróżnienie jest już jasne, można wejść w szczegóły pierwszego prawa i zobaczyć, jak wygląda ono na konkretnych liczbach.
Pierwsze prawo Kirchhoffa w praktyce
Pierwsze prawo mówi, że suma prądów wpływających do węzła jest równa sumie prądów z niego wypływających. W wersji algebraicznej często zapisuje się je jako ΣI = 0, ale pod jednym warunkiem: trzeba wcześniej ustalić, które kierunki uznajemy za dodatnie, a które za ujemne. Sama idea jest prosta, bo w węźle nie gromadzi się ładunek w sposób „magiczny” - to, co wpływa, musi też wypłynąć albo zostać uwzględnione w przyjętej konwencji znaków.
Przykład jest banalny, ale bardzo pouczający. Jeśli do węzła wpływa prąd 5 A, a z dwóch gałęzi wypływa 2 A i 3 A, bilans jest zamknięty: 5 A = 2 A + 3 A. Gdy jedna z gałęzi jest niewiadoma, zapisujesz równanie i od razu widzisz, że na przykład przy 4 A wpływających oraz 1,5 A wypływających trzecia gałąź musi odprowadzać 2,5 A. To właśnie dlatego pierwsze prawo tak dobrze działa przy obliczaniu prądów w rozgałęzionych układach.
Warto zapamiętać jeszcze jedną rzecz: w obwodach szeregowych przez każdy element płynie ten sam prąd, bo nie ma rozgałęzienia. W połączeniu równoległym prąd się dzieli, bo pojawiają się kolejne gałęzie. To nie są dwa osobne fakty do zapamiętania na ślepo, tylko bezpośredni skutek pierwszego prawa Kirchhoffa. Dzięki temu łatwiej zrozumieć, dlaczego rozgałęziony obwód trzeba opisywać równaniami, a nie samą intuicją.
Skoro bilans prądów mamy uporządkowany, następny krok prowadzi do napięć i oczek, gdzie logika jest podobna, ale rachunek dotyczy energii.
Drugie prawo Kirchhoffa w obwodzie zamkniętym
Drugie prawo mówi, że algebraiczna suma napięć w każdym zamkniętym oczku jest równa zeru. To właśnie dlatego nazywa się je prawem oczkowym. Gdy idziesz wokół pętli i dodajesz wzrosty oraz spadki napięcia, końcowy bilans musi się wyzerować, bo energia dostarczona przez źródło zostaje zużyta na odbiornikach i stratach w obwodzie.
W praktyce najczęściej oznacza to jedno: napięcie źródła równa się sumie spadków napięcia na elementach obwodu. Jeśli masz baterię 9 V i dwa oporniki połączone szeregowo, na których spadki wynoszą 6 V i 3 V, rachunek się zgadza. Połączenie jest tu ważniejsze niż sama liczba, bo drugie prawo działa wokół całej zamkniętej drogi, a nie tylko na jednym fragmencie układu.
Na etapie zapisu trzeba pilnować kierunku obiegu. Jeśli przechodzisz przez źródło zgodnie z kierunkiem wzrostu potencjału, zapisujesz dodatni przyrost napięcia; jeśli na oporniku przechodzisz w kierunku prądu, widzisz spadek napięcia. Nie ma tu miejsca na przypadkowość, bo jeden źle ustawiony znak potrafi zepsuć cały wynik, nawet jeśli reszta obliczeń wygląda dobrze.
W szkolnych zadaniach drugie prawo najczęściej łączy się z prawem Ohma, dlatego warto przejść od teorii do konkretnej procedury obliczeniowej.
Jak rozwiązywać zadania krok po kroku
Gdy rozwiązuję obwód, nie zaczynam od wzorów, tylko od porządnego rysunku i oznaczeń. To oszczędza czas i zmniejsza ryzyko błędu. Najprostsza procedura wygląda tak:
- Zaznacz węzły, gałęzie i oczka na schemacie.
- Przyjmij umowne kierunki prądów w każdej gałęzi.
- Zapisz pierwsze prawo Kirchhoffa dla węzłów, w których prąd się rozdziela.
- Zapisz drugie prawo Kirchhoffa dla niezależnych oczek.
- Podstaw zależności z prawa Ohma, czyli U = IR, dla oporników i innych elementów liniowych.
- Rozwiąż układ równań i sprawdź, czy wynik ma sens fizyczny.
Na przykład w obwodzie z jednym węzłem i dwiema gałęziami można szybko wyznaczyć nieznany prąd z bilansu węzła, a potem użyć spadków napięć, żeby sprawdzić zgodność z oczkiem. To podejście jest praktyczne, bo nie każe zgadywać odpowiedzi. Zmusza za to do konsekwentnego zapisu, a to w fizyce zwykle daje lepszy wynik niż „liczenie z pamięci”.
Jeśli w którymś momencie wynik wychodzi ujemny, nie jest to błąd sam w sobie. Najczęściej oznacza po prostu, że przyjęty przez ciebie zwrot prądu był odwrotny do rzeczywistego. Taki sygnał warto potraktować jako kontrolę logiczną, a nie jako powód do paniki.
Żeby jednak dobrze odczytać taki sygnał, trzeba wiedzieć, jakie błędy pojawiają się najczęściej i dlaczego uczniowie wpadają w nie nawet wtedy, gdy znają wzory.
Najczęstsze błędy uczniów
W pracy z tym tematem widzę kilka powtarzalnych potknięć. Większość nie wynika z braku wiedzy, tylko z pośpiechu albo zbyt mechanicznego przepisywania schematu do zeszytu.
- Mylenie prądu z ładunkiem. Węzeł nie „zużywa” prądu, tylko bilansuje przepływ ładunku.
- Brak ustalonej konwencji znaków. Jeśli raz liczysz wpływające jako dodatnie, a potem zmieniasz zasadę po drodze, równanie traci sens.
- Traktowanie napięcia jak czegoś niezależnego od kierunku obiegu. W oczku kierunek przejścia naprawdę ma znaczenie.
- Mylenie węzła z punktem na przewodzie. Węzeł to miejsce połączenia co najmniej dwóch gałęzi, a nie każdy dowolny fragment drutu.
- Wstawianie wzorów bez rysunku pomocniczego. Przy bardziej złożonym obwodzie to niemal proszenie się o błąd.
Najbardziej zdradliwe jest jednak założenie, że „skoro wzór się zgadza, to wszystko jest dobrze”. W obwodach to za mało. Zawsze warto sprawdzić, czy liczba prądów w węźle i suma napięć w oczku mają sens fizyczny, bo właśnie tam najłatwiej wykryć pomyłkę, zanim zdążysz przepisać ją do końcowego wyniku.
Do tej listy dochodzi jeszcze jeden ważny temat: oba prawa są bardzo użyteczne, ale nie są magicznym opisem całej elektryczności bez żadnych warunków.
Kiedy trzeba uważać na ograniczenia modelu
W szkolnych zadaniach zwykle zakłada się model obwodu skupionego, czyli taki, w którym elementy można traktować jak skoncentrowane w jednym miejscu. To działa świetnie dla prostych układów prądu stałego i wielu zadań z fizyki, ale nie zawsze wystarcza w realnej elektronice. Jeśli układ pracuje przy bardzo dużych częstotliwościach, ma długie przewody albo szybko zmieniające się pola elektromagnetyczne, trzeba uwzględnić dodatkowe efekty, na przykład pojemność i indukcyjność pasożytniczą.
Innymi słowy: prawa Kirchhoffa są niezwykle mocne, ale opierają się na założeniu, że obwód można opisać prostym bilansem prądu i napięcia. Gdy układ przestaje być „mały” względem długości fali albo zaczyna zachowywać się jak układ rozproszony, klasyczny zapis może wymagać korekt. To nie obala tych praw, tylko przypomina, że każdy model ma swój zakres stosowalności.
Dlatego w zadaniach szkolnych i maturalnych warto najpierw sprawdzić, czy obwód da się opisać standardowo, a dopiero potem iść w rachunek. Ta kolejność oszczędza czas i chroni przed nadinterpretacją wyniku.
Skoro to już jest jasne, zostaje mi zebrać najważniejsze rzeczy, które naprawdę pomagają pamiętać temat bez uczenia się go na pamięć bez zrozumienia.
Dwie reguły, które najczęściej rozwiązują zadania z obwodów
- Pierwsze prawo Kirchhoffa = bilans prądów w węźle.
- Drugie prawo Kirchhoffa = bilans napięć w oczku.
- W pierwszym chodzi o zachowanie ładunku, w drugim o zachowanie energii.
- Prawo Ohma najczęściej domyka obliczenia, bo łączy napięcie, prąd i opór.
- Jeśli wynik wygląda dziwnie, najpierw sprawdzaj znaki i kierunki, dopiero potem rachunki.
Ja przy takich zadaniach trzymam się jednej zasady: najpierw rysunek, potem znaki, dopiero na końcu działania. To prosty porządek, ale właśnie on najczęściej decyduje o tym, czy obwód „zaskoczy” od razu, czy zacznie mylić na każdym kroku. Jeśli zapamiętasz tylko jedno, niech będzie to rozróżnienie: węzeł służy do bilansu prądów, a oczko do bilansu napięć.
