Promieniowanie rentgenowskie to świetny przykład tego, jak fizyka łączy się z codziennym życiem: od zdjęcia złamanej kości po kontrolę spoin w przemyśle. W tym tekście wyjaśniam, czym są promienie X, jak powstają, co oznacza ich przenikliwość i dlaczego jednocześnie są tak użyteczne oraz wymagają ostrożności. Dorzucam też kilka konkretnych liczb i rozróżnień, które pomagają oddzielić solidną wiedzę od uproszczeń.
Najkrótsza droga do zrozumienia promieni X
- To wysokoenergetyczne fale elektromagnetyczne o bardzo krótkiej długości fali, krótszej niż ultrafiolet.
- Powstają najczęściej wtedy, gdy szybko poruszające się elektrony gwałtownie hamują albo gdy zachodzą przejścia elektronów między powłokami atomowymi.
- Ich najważniejsza cecha to duża zdolność przenikania przez materię i jednocześnie zdolność do jonizacji atomów.
- W obrazowaniu najważniejsze są dwa procesy oddziaływania z materią: efekt fotoelektryczny i rozpraszanie Comptona.
- To samo zjawisko, które pomaga zobaczyć złamanie kości, może też uszkadzać tkanki, dlatego dawka ma znaczenie.
- W praktyce używa się go w medycynie, kontroli bagażu, badaniach materiałowych i krystalografii.

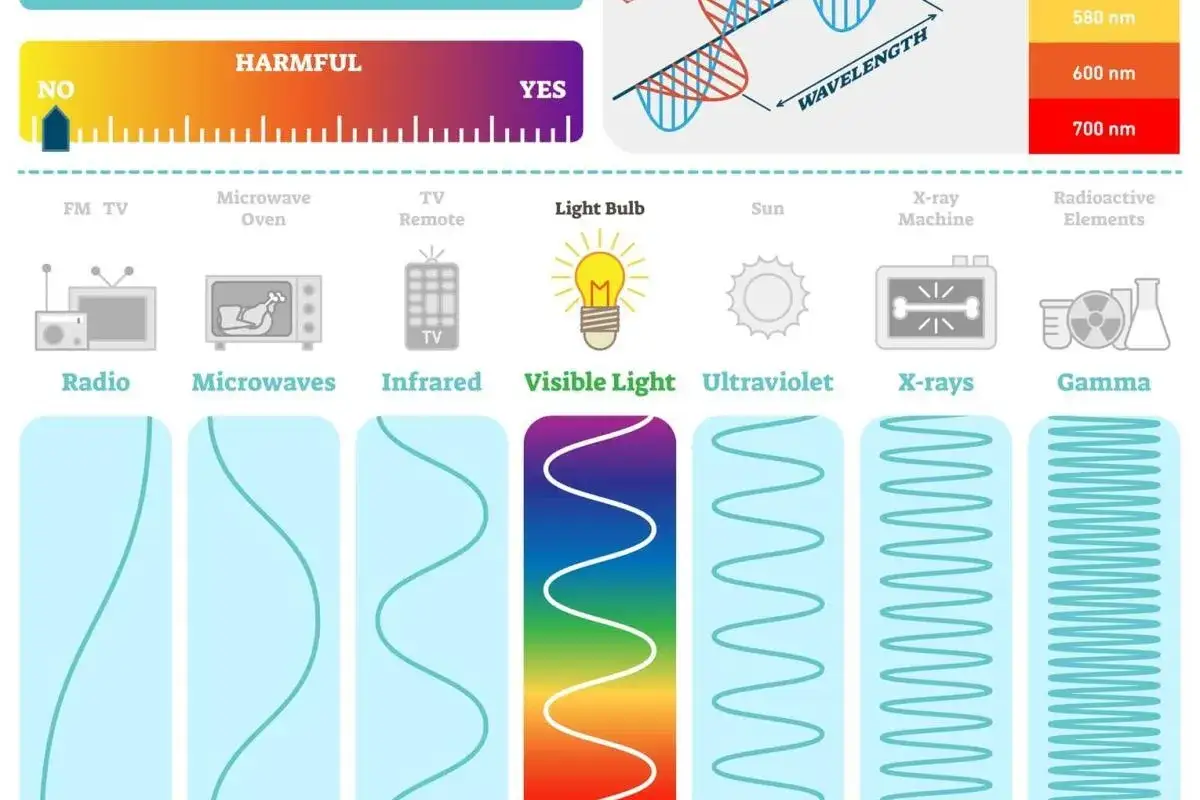

Gdzie leży w widmie elektromagnetycznym
Najprościej ujmując, mam do czynienia z fotonami o energii wyższej niż w ultrafiolecie i niższej niż w promieniowaniu gamma. Ich długość fali jest tak mała, że zaczyna się liczyć w nanometrach, a nie w metrach, więc w praktyce często wygodniej mówić o energii fotonów niż o samej długości fali.
W fizyce to ważne, bo wraz ze spadkiem długości fali rośnie energia. A im większa energia fotonu, tym większa szansa, że oddziała on z materią w sposób, który da się wykorzystać w obrazowaniu albo w analizie struktury materiału.
| Cecha | Co to oznacza w praktyce |
|---|---|
| Długość fali | Bardzo mała, zwykle rzędu nanometrów lub mniej |
| Energia fotonu | Wysoka, dlatego fala może jonizować materię |
| Położenie w widmie | Między nadfioletem a promieniowaniem gamma |
| Ładunek | Brak, więc nie odchyla jej pole elektryczne tak jak cząstek |
To nie jest sucha definicja dla porządku. Te cztery cechy tłumaczą, dlaczego ta część widma tak dobrze przenika przez ciało, a jednocześnie może być dla niego niebezpieczna. Skoro to już uporządkowaliśmy, czas zajrzeć do źródła powstawania.
Jak powstają promienie X w lampie i skąd bierze się ich widmo

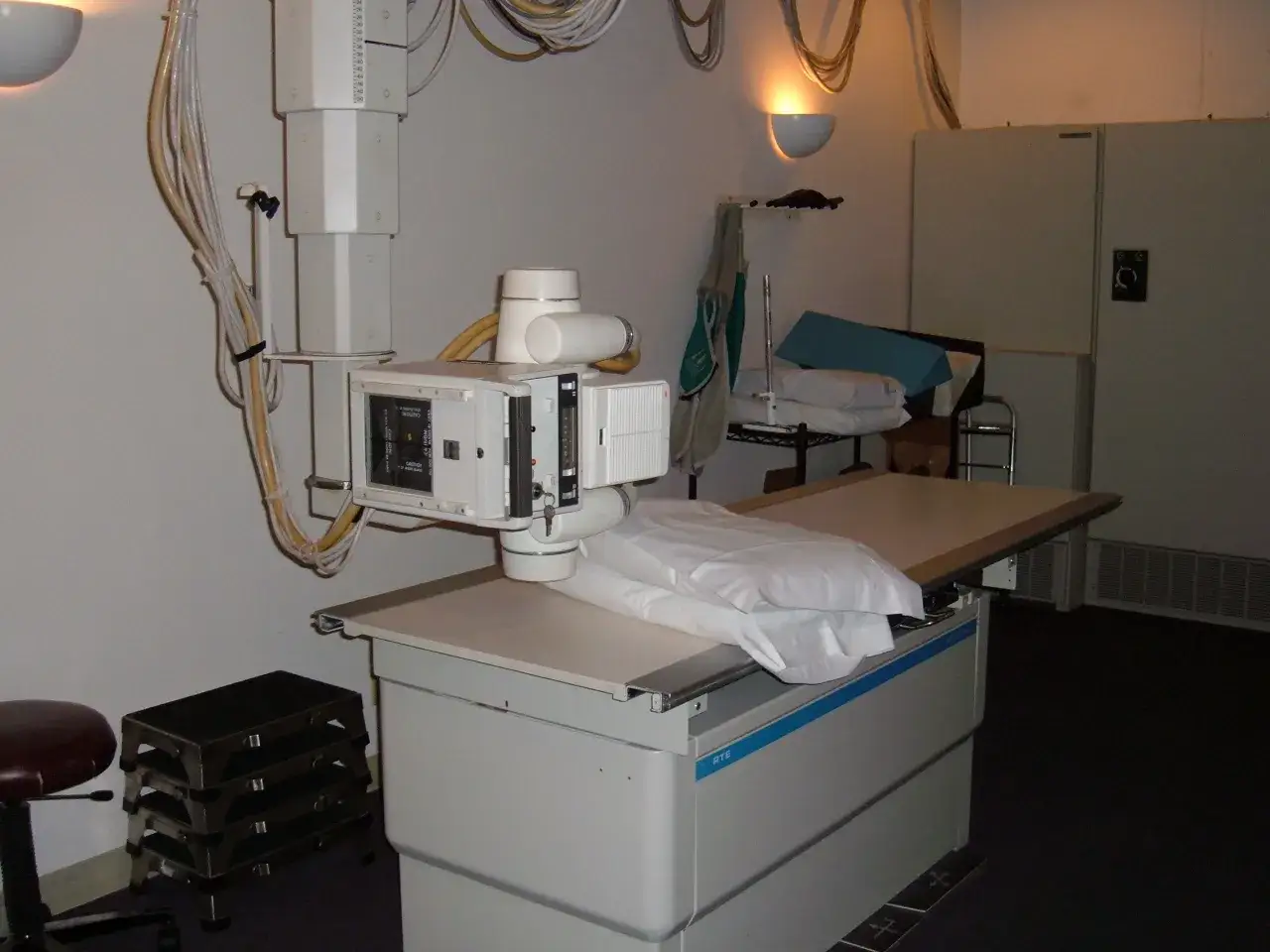

W typowej lampie elektronowej elektrony są przyspieszane bardzo wysokim napięciem i uderzają w metalową anodę. Właśnie tam powstaje wiązka promieniowania, ale nie w jednym, prostym procesie. Zwykle nakładają się na siebie dwa mechanizmy, dlatego widmo nie jest idealnie jednorodne.
Hamowanie elektronów
Kiedy elektron gwałtownie wyhamowuje w pobliżu jądra atomowego, oddaje część energii w postaci fotonu. To daje widmo ciągłe, bo elektron może stracić różną część swojej energii kinetycznej. Gdy tłumaczę ten mechanizm uczniom, zwykle podkreślam jedną rzecz: im silniejsze hamowanie, tym bardziej energetyczny foton może powstać.
Promieniowanie charakterystyczne
Drugi mechanizm pojawia się wtedy, gdy elektron wybije inny elektron z wewnętrznej powłoki atomowej. Na jego miejsce spada elektron z wyższej powłoki, a różnica energii zostaje wypromieniowana jako foton o określonej energii. To już nie jest przypadkowe widmo ciągłe, tylko wyraźne linie charakterystyczne dla konkretnego pierwiastka.
W praktyce źródło promieniowania nie działa jak idealna świeca. Wiązka zawiera zarówno składową ciągłą, jak i linie charakterystyczne, a sama anoda musi odprowadzać dużo ciepła, bo tylko niewielka część energii zamienia się w użyteczne fotony. I właśnie ten sposób powstawania pomaga odróżnić promienie X od gamma, które pochodzą z jądra atomowego, a nie z procesów elektronowych.
| Kryterium | Promienie X | Promieniowanie gamma |
|---|---|---|
| Pochodzenie | Elektrony, hamowanie i przejścia między powłokami | Jądro atomowe podczas rozpadu lub przejścia energetycznego |
| Zakres energii | Może nakładać się z gamma | Może nakładać się z X |
| Najlepsza zasada rozróżnienia | Patrzeć na źródło fotonu, nie tylko na energię | Patrzeć na źródło fotonu, nie tylko na energię |
To rozróżnienie jest ważniejsze, niż się zwykle wydaje. Sama wartość energii nie wystarcza, bo zakresy obu zjawisk częściowo się pokrywają. Skoro źródło jest już jasne, warto przejść do tego, co fizycznie robi ten foton po wejściu w materię.
Najważniejsze właściwości, które decydują o zachowaniu wiązki
Foton rentgenowski nie ma ładunku ani masy spoczynkowej, ale ma energię wystarczającą, by wybijać elektrony z atomów. To właśnie dlatego mówi się o promieniowaniu jonizującym. W praktyce oznacza to możliwość zmiany struktury chemicznej materiału, a w tkankach żywych także potencjalne uszkodzenie DNA.
Co znaczy, że promieniowanie jest jonizujące
Jeżeli foton ma dość energii, może oderwać elektron od atomu albo cząsteczki. Powstaje jon, a wraz z nim łańcuch kolejnych reakcji. W medycynie ten efekt wykorzystuje się diagnostycznie, ale w ochronie radiologicznej traktuje się go bardzo serio, bo efekt biologiczny zależy od dawki, czasu ekspozycji i rodzaju tkanki.
Przeczytaj również: Fizyka od której klasy? Dowiedz się, kiedy zaczyna się nauka
Jak wiązka oddziałuje z materią
| Interakcja | Kiedy jest ważna | Co daje w obrazie |
|---|---|---|
| Efekt fotoelektryczny | Przy niższych energiach, zwłaszcza w materiałach o dużej liczbie atomowej | Duży kontrast i silne pochłanianie |
| Rozpraszanie Comptona | W typowym zakresie diagnostycznym | Rozmycie i spadek jakości obrazu, bo część fotonów zmienia kierunek |
| Tworzenie par | Powyżej 1,02 MeV | Znaczenie w wyższych energiach, poza zwykłą radiografią |
Widzimy więc, że zachowanie wiązki zależy od energii fotonu i od samego materiału. Przy niższych energiach silniej zaznacza się pochłanianie, przy wyższych rośnie przenikanie. I właśnie ten balans decyduje o tym, dlaczego kości w obrazie wyglądają inaczej niż tkanki miękkie.
Dlaczego kości są jasne, a tkanki miękkie dużo mniej wyraźne
To, co na zdjęciu rentgenowskim widzimy jako jasne i ciemne obszary, jest w gruncie rzeczy mapą tłumienia wiązki. Kości zawierają dużo wapnia i mają większą gęstość oraz wyższą efektywną liczbę atomową niż tkanki miękkie, więc pochłaniają więcej promieniowania. Powietrze z kolei tłumi je bardzo słabo, dlatego płuca na obrazie zwykle są ciemniejsze.
Ja patrzę na to tak: obraz rentgenowski nie pokazuje „przezroczystości” w sensie potocznym, tylko różnice w tym, jak materiał zatrzymuje fotony. Z tego samego powodu implanty metalowe są bardzo jasne, a czasem powodują artefakty, czyli zniekształcenia obrazu wokół siebie. Tkanki miękkie są trudniejsze do odróżnienia, bo ich skład i gęstość są do siebie zbliżone, dlatego w wielu badaniach potrzebny jest lepszy kontrast albo inna technika obrazowania.
W praktyce działa tu ważny kompromis: niższa energia poprawia kontrast, ale zwiększa pochłanianie i może podnieść dawkę; wyższa energia lepiej przenika przez ciało, ale obniża różnice między strukturami. To właśnie dlatego parametry badania dobiera się do celu, a nie „na oko”.
Gdzie wykorzystuje się wiązki X i co daje krótka fala
Najbardziej oczywiste zastosowanie to diagnostyka medyczna, ale to dopiero początek. Promienie X są używane wszędzie tam, gdzie trzeba zajrzeć do środka obiektu bez jego niszczenia albo sprawdzić strukturę na poziomie bardzo małych odległości.
| Zastosowanie | Po co się je wykorzystuje | Co jest najważniejsze |
|---|---|---|
| Medycyna | Ocena złamań, płuc, zębów, zatok i wielu innych struktur | Minimalna dawka przy wystarczającej jakości obrazu |
| Tomografia komputerowa | Obraz przekrojowy i przestrzenny | Więcej informacji, ale zwykle większa dawka niż przy prostym zdjęciu |
| Przemysł | Kontrola spoin, odlewów i elementów konstrukcyjnych | Wykrywanie pęknięć, pustek i wad ukrytych w materiale |
| Krystalografia | Badanie budowy kryształów i odległości między atomami | Długość fali porównywalna z wymiarami struktur atomowych |
| Kontrola bezpieczeństwa | Przegląd bagażu i przesyłek | Szybki wgląd bez otwierania obiektu |
Najciekawsze jest to, że w krystalografii to samo zjawisko pozwala zajrzeć jeszcze głębiej niż w medycynie. Krótka fala „pasuje” do skali atomowej, więc można z niej wyciągać informacje o uporządkowaniu materii. W laboratoriach badawczych korzysta się nawet ze źródeł synchrotronowych, bo dają bardzo intensywną i dobrze kontrolowaną wiązkę. Po takim przeglądzie naturalnie pojawia się pytanie o bezpieczeństwo.
Jak ogranicza się ryzyko i dlaczego dawka to nie detal
To jest moment, w którym warto zdjąć z tematu trochę niepotrzebnej sensacji. Promienie X są narzędziem diagnostycznym i badawczym, ale ponieważ są jonizujące, ich użycie musi być uzasadnione. W praktyce chodzi o prostą zasadę: korzyść z badania ma być większa niż potencjalne ryzyko.
W ochronie radiologicznej często wraca skrót ALARA, czyli dawka ma być tak niska, jak rozsądnie osiągalne. To nie hasło do dekoracji, tylko praktyczny sposób myślenia: ograniczyć obszar naświetlania, dobrać odpowiednie parametry, skrócić czas ekspozycji i nie powtarzać badania bez potrzeby.
| Wielkość | Jednostka | Co opisuje |
|---|---|---|
| Dawka pochłonięta | gray (Gy) | Ile energii pochłonęła tkanka |
| Dawka skuteczna | sievert (Sv) | Szacowany efekt biologiczny dla organizmu |
To rozróżnienie jest bardzo ważne, bo gray i sievert nie są zamienne. Pierwszy mówi o fizycznym pochłanianiu energii, drugi o tym, jak ta energia może przełożyć się na ryzyko biologiczne. Dla ucznia, który chce rozumieć temat, to jedna z najpraktyczniejszych rzeczy do zapamiętania.
- Nie każde badanie jest równie obciążające, bo dawka zależy od rodzaju procedury.
- Nie ma sensu robić zdjęcia „na wszelki wypadek”, jeśli nie zmienia to decyzji medycznej.
- Im większa energia wiązki, tym lepsza penetracja, ale nie zawsze lepszy kontrast.
- Osłony i kolimacja zmniejszają obszar narażenia, ale nie zastępują rozsądnego doboru badania.
Jeśli mam to ująć najkrócej, bezpieczeństwo nie polega na strachu przed samym zjawiskiem, tylko na kontroli dawki i sensownym zastosowaniu. I właśnie to domyka obraz całego tematu: fizyka dostarcza narzędzia, a praktyka uczy, jak z niego korzystać bez przesady i bez lekkomyślności.
Trzy liczby i trzy reguły, które najlepiej zostają w pamięci
Jeśli chcesz zapamiętać tylko kilka rzeczy, zacznij od tych. Po pierwsze, długość fali promieni X podaje się zwykle w skali pojedynczych nanometrów lub poniżej, a granice w podręcznikach mogą się nieco różnić, bo widmo przechodzi płynnie. Po drugie, przy energii powyżej 1,02 MeV pojawia się możliwość tworzenia par, co jest już obszarem znacznie wyższych energii niż typowa diagnostyka. Po trzecie, przy niższych energiach rośnie znaczenie efektu fotoelektrycznego, a wraz z nim kontrast obrazu.
- Źródło rozróżnia promienie X od gamma lepiej niż sama liczba keV.
- Energia decyduje o penetracji, ale nie zawsze o jakości obrazu.
- Materiał decyduje o tłumieniu, więc kość, metal i tkanka miękka zachowują się inaczej.
- Dawka ma znaczenie zawsze wtedy, gdy promieniowanie przenika przez ciało.
Jeśli mam zostawić jedną myśl, to tę: promienie X są narzędziem o precyzyjnie kontrolowanej energii, a nie po prostu „szkodliwym promieniowaniem”. W fizyce i w medycynie liczy się bilans między informacją, jaką z nich wyciągamy, a dawką, którą trzeba za tę informację zapłacić.
