Zniekształcenie obrazu przez obiektyw potrafi zepsuć zdjęcie architektury, utrudnić pomiar albo zwyczajnie sprawić, że kadr przestaje wyglądać naturalnie. To właśnie dystorsja, czyli zniekształcenie geometrii obrazu, sprawia, że proste krawędzie zaczynają się wyginać. W tym artykule wyjaśniam, jak ją rozpoznać, skąd się bierze, czym różni się od perspektywy i jak ograniczyć ją podczas fotografowania oraz w obróbce.
Najważniejsze rzeczy o zniekształceniu obrazu przez obiektyw
- To wada odwzorowania, a nie problem ostrości: obraz może być ostry, ale geometrycznie przekłamany.
- Najczęściej widać ją na prostych liniach, zwłaszcza przy brzegach kadru.
- Najbardziej znane formy to zniekształcenie beczkowe, poduszkowe i faliste.
- Na siłę efektu wpływają ogniskowa, konstrukcja obiektywu, odległość od fotografowanego obiektu i położenie w kadrze.
- W wielu przypadkach pomaga zarówno świadome fotografowanie, jak i korekcja profilu obiektywu w programie do edycji.
- W zadaniach z fizyki i w fotografii dokumentacyjnej ważne jest odróżnienie tej wady od perspektywy i innych aberracji.
Na czym polega zmiana geometrii obrazu
W idealnym układzie optycznym każda część sceny byłaby odwzorowana z takim samym powiększeniem. W praktyce soczewki nie działają idealnie, więc środek kadru i jego brzegi mogą być pokazane trochę inaczej. Najłatwiej zobaczyć to na zdjęciu kratownicy, elewacji budynku, półek albo kafelków, bo tam każda nierówność od razu rzuca się w oczy.
To nie jest to samo co rozmycie. Obraz może być bardzo ostry, a mimo to jego kształty będą lekko wygięte. Gdy tłumaczę to uczniom, proszę ich, by patrzyli najpierw na linie proste, a dopiero potem na szczegóły ostrości. Taki prosty nawyk szybko pokazuje, czy problem dotyczy geometrii, czy raczej jakości detali.
W fizyce warto zapamiętać jedną rzecz: zniekształcenie dotyczy relacji między punktami obrazu, a nie samej obecności obrazu. Dlatego obiektyw może „widzieć” scenę wyraźnie, ale odwzorowywać ją z błędem w proporcjach. Dzięki temu łatwiej zrozumieć, dlaczego kolejne typy zniekształceń wyglądają tak różnie.
Skoro podstawowa idea jest już jasna, można przejść do konkretnych form, które najczęściej spotyka się w fotografii i optyce instrumentalnej.

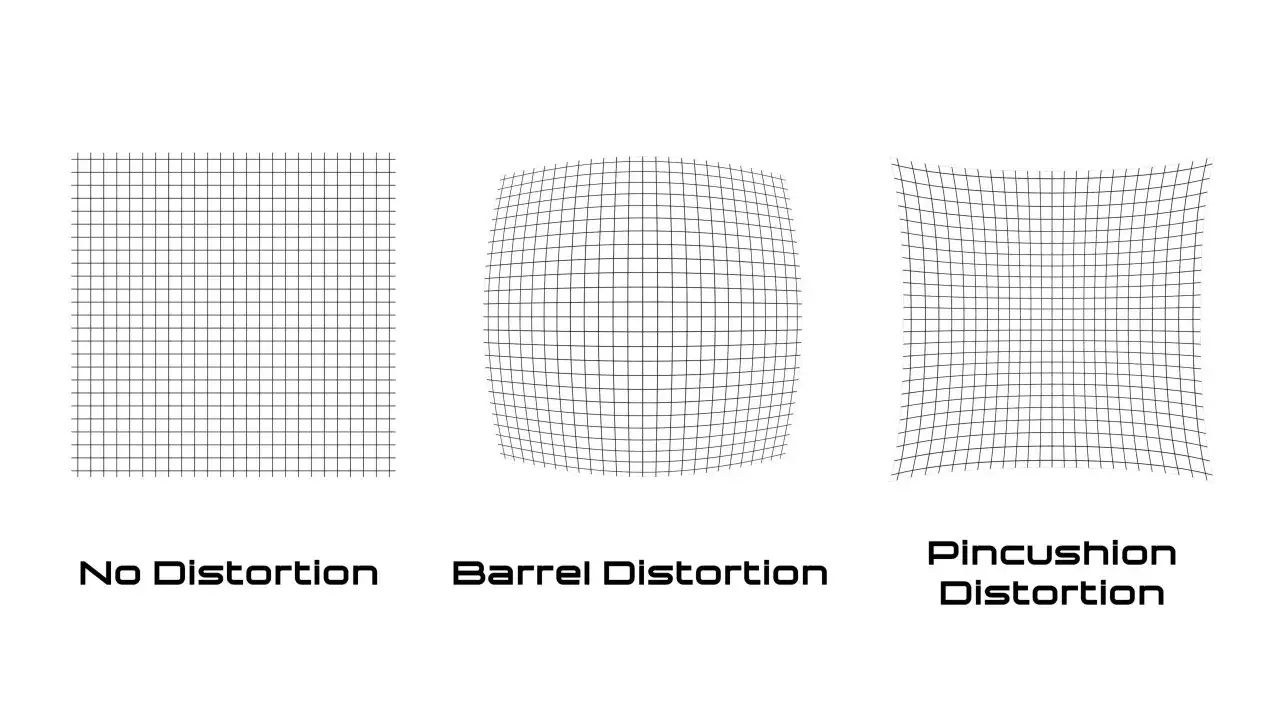

Jakie są najczęstsze rodzaje zniekształceń
W praktyce spotyka się kilka charakterystycznych wariantów, z których każdy wygląda trochę inaczej i pojawia się w innych warunkach. Dla czytelnika ważne jest to, że po samym wyglądzie linii można często domyślić się, czy problem wynika z konstrukcji szkła, czy z ustawienia aparatu.
| Rodzaj | Jak wygląda | Najczęściej widać | Co warto zapamiętać |
|---|---|---|---|
| Beczkowe | Proste linie wyginają się na zewnątrz, jakby obraz był wypychany po bokach. | Szerokokątne ujęcia wnętrz, architektura, zdjęcia robione z bliska. | Często pojawia się przy krótszych ogniskowych i na skrajach kadru. |
| Poduszkowe | Linie są wciągane do środka, a krawędzie kadru wyglądają, jakby były napięte. | Dłuższe ogniskowe, niektóre zoomy, zdjęcia z większej odległości. | Bywa mniej rzucające się w oczy niż beczkowe, ale przeszkadza w zdjęciach technicznych. |
| Faliste | Jedna część linii wygina się inaczej niż druga, przez co kształt staje się nierówny. | Zaawansowane konstrukcje, szczególnie w szerokich zoomach. | To trudniejsza odmiana, bo nie wygląda tak „regularnie” jak dwa poprzednie typy. |
Najprościej mówiąc, beczkowe zniekształca obraz „na zewnątrz”, a poduszkowe „do środka”. Falista wersja jest bardziej podstępna, bo nie daje jednego prostego schematu. Właśnie dlatego przy ocenie zdjęcia warto nie zgadywać, tylko najpierw popatrzeć na linie odniesienia, a dopiero potem na sam obiektyw.
Kiedy rozumie się już formę zniekształcenia, łatwiej odpowiedzieć na kolejne pytanie: dlaczego jedne obiektywy robią to mocniej, a inne słabiej?
Skąd bierze się zniekształcenie w obiektywie
Źródło problemu leży w samej konstrukcji układu optycznego. Promienie światła, które przechodzą przez różne części soczewki, nie zawsze są załamywane dokładnie tak samo. Projektanci próbują to korygować zestawem kilku soczewek, często także elementami asferycznymi, czyli takimi, których powierzchnia nie ma idealnie kulistego kształtu. To działa, ale każdy dodatkowy kompromis zwiększa złożoność, cenę albo masę obiektywu.
Na zniekształcenie szczególnie wpływają krótsze ogniskowe i bardzo szerokie kąty widzenia. Im większy fragment sceny ma trafić na matrycę, tym trudniej zachować idealną geometrię w całym kadrze. W praktyce dlatego właśnie szerokokątne szkła częściej pokazują mocniejsze wygięcia linii niż obiektywy standardowe.
Duże znaczenie ma też położenie ogniskowej w zoomie. Zdarza się, że obiektyw zachowuje się dobrze w środku zakresu, a gorzej na jego końcach. To normalne i nie zawsze oznacza usterkę. Czasem to po prostu granica tego, co da się skorygować bez pogorszenia innych parametrów, na przykład ostrości przy brzegu kadru.
Współczesne konstrukcje bywają dodatkowo projektowane z myślą o korekcji programowej. To wygodne rozwiązanie, ale nie usuwa problemu fizycznie, tylko przenosi część pracy do aparatu albo programu do obróbki. Dlatego warto odróżnić sam błąd optyczny od efektów, które tylko go przypominają.
To prowadzi do bardzo praktycznej kwestii: jak nie pomylić zniekształcenia z perspektywą albo inną wadą obrazu.
Jak odróżnić zniekształcenie od perspektywy i innych wad
Tu najłatwiej o błąd, bo kilka zjawisk wygląda podobnie na pierwszy rzut oka. Gdy jednak przyjrzeć się szczegółom, różnice są wyraźne. Ja zwykle zaczynam od pytania: czy linie są wygięte, czy tylko zbiegają się w jednym kierunku?
| Zjawisko | Co się dzieje | Jak je rozpoznać |
|---|---|---|
| Zniekształcenie geometryczne | Proste linie wyraźnie się wyginają, szczególnie przy brzegach kadru. | Na zdjęciu kratownicy, budynku albo kafelków linie nie trzymają prostego przebiegu. |
| Perspektywa | Równoległe linie zbiegają się lub rozchodzą z powodu kąta ustawienia aparatu. | Linie pozostają proste, ale ich układ sugeruje głębię i zmianę odległości. |
| Aberracja chromatyczna | Pojawiają się kolorowe obwódki przy kontrastowych krawędziach. | Zmienia się kolor, nie geometria obrazu. |
| Winietowanie | Brzegi kadru są ciemniejsze niż środek. | Linie mogą być proste, ale ekspozycja na obrzeżach wyraźnie spada. |
W zadaniach szkolnych i prostych doświadczeniach to rozróżnienie jest bardzo ważne. Jeśli ktoś myli perspektywę z wadą obiektywu, łatwo dochodzi do błędnych wniosków o samym układzie optycznym. Dlatego patrzę najpierw na geometrię linii, a dopiero potem na kolor, jasność i ostrość.
Skoro wiadomo już, co dokładnie się psuje, czas przejść do tego, co naprawdę pomaga: odpowiedniego fotografowania i sensownej korekcji.
Jak ograniczyć zniekształcenia podczas fotografowania i obróbki
Jeśli zależy ci na wiernym odwzorowaniu, najlepiej działać dwutorowo: najpierw ograniczyć problem już w terenie, a dopiero potem poprawiać plik w programie. To rozsądniejsze niż liczenie wyłącznie na automatyczną korektę, bo każda mocniejsza ingerencja cyfrowa ma swoją cenę, zwykle w postaci przycięcia kadru albo lekkiej utraty jakości na obrzeżach.
Co zrobić podczas robienia zdjęcia
- Trzymaj aparat możliwie równo, zwłaszcza przy fotografowaniu budynków i wnętrz.
- Jeśli to możliwe, odsuń się od obiektu i użyj nieco dłuższej ogniskowej zamiast fotografować bardzo blisko szerokim kątem.
- Nie ustawiaj ważnych linii, takich jak krawędzie ścian czy framugi, przy samym brzegu kadru.
- Przy portretach unikaj przesadnie krótkich ogniskowych, bo twarz zaczyna wyglądać nienaturalnie.
- Przy zdjęciach technicznych wykonaj kilka ujęć kontrolnych, najlepiej na tle siatki, kratki albo fasady z wyraźnymi liniami.
Przeczytaj również: Co to jest hałas w fizyce? Definicja, właściwości i skutki hałasu
Co poprawić w programie
W większości programów do obróbki zdjęć można włączyć profil obiektywu i automatycznie skorygować popularne zniekształcenia. To wygodne rozwiązanie, zwłaszcza gdy pracujesz na plikach RAW. Warto jednak pamiętać, że nie każdy profil działa identycznie dobrze dla każdego pliku i nie każda korekta jest całkowicie bezstratna.
| Metoda | Najlepiej działa, gdy | Ograniczenie |
|---|---|---|
| Profil obiektywu | Masz popularne szkło i pracujesz na RAW. | Może lekko przyciąć kadr i nie zawsze usuwa wszystko idealnie. |
| Ręczna korekcja transformacji | Zdjęcie architektury wymaga precyzyjnego wyrównania linii. | Wymaga czasu i dobrego punktu odniesienia. |
| Kalibracja zestawu | Robisz pomiary, fotogrametrię albo dokumentację naukową. | To proces dokładniejszy, ale mniej wygodny niż zwykła edycja zdjęcia. |
W programach pokroju Lightrooma czy Camera Raw korekcja profilu obiektywu jest dziś czymś zupełnie standardowym. To pomaga, ale nie zastępuje dobrego materiału wyjściowego. Jeśli kadr został ustawiony zbyt blisko albo pod mocnym kątem, żadna automatyka nie odwróci wszystkich skutków złego wyboru na etapie fotografowania.
Na tym etapie zostaje już tylko jedno pytanie: po co właściwie tak dokładnie odróżniać te zjawiska, skoro w codziennym użyciu większość zdjęć i tak „po prostu wygląda dobrze”?
Dlaczego to zjawisko ma znaczenie nie tylko w fotografii
W edukacji i w fizyce ta wiedza naprawdę się przydaje. Uczeń, który rozumie, jak działa układ optyczny, łatwiej interpretuje doświadczenia z soczewkami i szybciej zauważa, że problem może leżeć nie w samym przedmiocie, ale w sposobie jego odwzorowania. To oszczędza dużo nieporozumień przy analizie wyników i przy opisie obserwacji.
W fotografii dokumentacyjnej i w fotogrametrii, czyli pomiarach wykonywanych na podstawie zdjęć, poprawna geometria obrazu ma jeszcze większe znaczenie. Tu nie chodzi o estetykę, tylko o wiarygodność. Jeśli krawędzie są zniekształcone, pomiar staje się mniej pewny, a wnioski mogą być po prostu błędne.
Jednocześnie nie każdy przypadek wymaga bezwzględnego „prostowania” obrazu. W reportażu czy fotografii kreatywnej lekkie zniekształcenie bywa świadomym zabiegiem, który dodaje dynamiki. Najważniejsze jest więc rozpoznanie, kiedy mamy do czynienia z błędem, a kiedy z efektem, który pracuje na korzyść кадru.
Jeśli mam zostawić jedną praktyczną zasadę, to tę: najpierw sprawdź, czy problem wynika z ustawienia aparatu, potem oceń obiektyw, a dopiero na końcu sięgaj po korekcję programową. Taka kolejność daje najbardziej naturalny efekt i chroni przed poprawianiem rzeczy, które wcale nie były zepsute.
