W fizyce indukcja elektromagnetyczna łączy magnetyzm z prądem elektrycznym w sposób, który łatwo sprawdzić w generatorze, transformatorze czy kuchence. Najważniejsze jest tu to, że napięcie pojawia się wtedy, gdy zmienia się strumień magnetyczny, a nie wtedy, gdy magnes po prostu stoi obok przewodnika. Poniżej wyjaśniam ten mechanizm prosto, ale bez spłycania, a przy okazji pokazuję wzory, zastosowania i typowe pułapki.
Najkrócej, zmiana pola wywołuje napięcie w obwodzie
- Efekt pojawia się wtedy, gdy zmienia się strumień magnetyczny przez obwód.
- Im szybsza zmiana i im więcej zwojów ma cewka, tym zwykle większe napięcie.
- Reguła Lenza mówi, że układ przeciwdziała zmianie, która go wywołała.
- To samo zjawisko stoi za działaniem generatorów, transformatorów i wielu urządzeń domowych.
- W logice istnieje inne znaczenie tego słowa, ale w tym artykule chodzi o fizykę.
Jak naprawdę powstaje napięcie w zmiennym polu magnetycznym
Ja tłumaczę to tak: nie sam magnes, lecz zmiana tego, co pole „widzi” w obwodzie, uruchamia cały proces. Jeśli przez cewkę przechodzi coraz większa lub coraz mniejsza część pola magnetycznego, w przewodniku pojawia się siła elektromotoryczna, czyli napięcie zdolne do wprawienia ładunków w ruch. Gdy obwód jest zamknięty, może popłynąć prąd; gdy jest otwarty, efekt kończy się na samym napięciu.
W szkolnym zapisie najważniejsze jest prawo Faradaya. Dla pojedynczej pętli zapisuje się je jako ε = -dΦ/dt, a dla cewki o N zwojach jako ε = -N · dΦ/dt. Znak minus nie jest ozdobą matematyczną, tylko informacją o kierunku reakcji układu: powstające napięcie i prąd przeciwdziałają zmianie strumienia, która je wywołała.
| Wielkość | Symbol | Co opisuje | Jednostka |
|---|---|---|---|
| Strumień magnetyczny | Φ | Ile pola magnetycznego przechodzi przez daną powierzchnię | weber, Wb |
| Siła elektromotoryczna | ε | Napięcie wywołane zmianą strumienia | wolt, V |
| Indukcyjność | L | Miara tego, jak mocno układ przeciwdziała zmianom prądu | henr, H |
W praktyce oznacza to jedno: jeśli chcesz zrozumieć ten dział, najpierw patrzysz nie na sam magnes, tylko na to, co dokładnie się zmienia. To prowadzi nas do kolejnego pytania, które w zadaniach i doświadczeniach pojawia się najczęściej.
Co musi się zmienić, żeby efekt był wyraźny
Najważniejsze jest nie samo istnienie magnesu, tylko zmiana strumienia magnetycznego. To może być ruch magnesu względem cewki, ruch cewki względem magnesu, obrót pętli przewodnika, zmiana powierzchni obwodu albo zmiana kąta ustawienia wobec pola. W każdej z tych sytuacji obwód „widzi” inną porcję pola i pojawia się napięcie.
W praktyce działa tu kilka prostych zależności. Im szybsza zmiana, tym większe napięcie. Im więcej zwojów ma cewka, tym silniejszy sygnał. Im większa powierzchnia obejmowana przez przewodnik, tym większa szansa na wyraźny efekt. Dlatego w szkolnych doświadczeniach szybki ruch magnesu daje znacznie mocniejszą reakcję niż powolne zbliżanie go do cewki.
- Zmieniasz położenie magnesu lub cewki, więc zmieniasz układ pola.
- Zmieniasz kąt ustawienia pętli, więc przez jej powierzchnię przechodzi inna część pola.
- Zmieniasz liczbę zwojów, więc wzmacniasz efekt w cewce.
- Zmieniasz szybkość, więc wpływasz na wartość napięcia.
Jeżeli magnes stoi nieruchomo, a cewka też nie zmienia położenia, napięcie nie pojawi się samo z siebie. Na tej samej zasadzie działają urządzenia codziennego użytku, które zamieniają ruch albo zmienny prąd w użyteczną energię.
Gdzie spotykasz ten mechanizm na co dzień
To zjawisko nie jest szkolną ciekawostką. Ja widzę je za każdym razem, gdy energia mechaniczna ma zostać zamieniona na elektryczną albo gdy prąd ma zostać przeniesiony między obwodami bez bezpośredniego połączenia. Właśnie dlatego tak często wraca w fizyce, elektronice i technice.
| Urządzenie | Co się zmienia | Efekt |
|---|---|---|
| Generator lub alternator | Ruch cewki albo magnesu w polu magnetycznym | Powstaje napięcie, które zasila obwód elektryczny |
| Transformator | Zmienny prąd w uzwojeniu pierwotnym tworzy zmienne pole w rdzeniu | Napięcie pojawia się w uzwojeniu wtórnym |
| Kuchenka indukcyjna | Bardzo szybko zmieniające się pole wytwarzane przez cewkę | W garnku powstają prądy wirowe, a ten nagrzewa się od oporu materiału |
| Ładowarka bezprzewodowa | Pole zmienne wytworzone przez cewkę nadajnika | Energia trafia do cewki w telefonie lub słuchawkach |
| Przetwornik gitarowy | Drgająca metalowa struna zmienia lokalne pole magnetyczne | Powstaje sygnał elektryczny odpowiadający dźwiękowi |
W każdym z tych przykładów sedno jest identyczne, choć techniczne szczegóły różnią się mocno. To dobry moment, żeby przejść do dwóch odmian zjawiska, które uczniom mylą się najczęściej.
Gdy cewka reaguje na własną zmianę
Jeżeli natężenie prądu w cewce rośnie albo maleje, samo pole tej cewki też się zmienia. Wtedy w tym samym przewodniku powstaje napięcie przeciwdziałające zmianie. To właśnie wyjaśnia, czemu zwoje „nie lubią” gwałtownych skoków prądu i czemu układ czasem zachowuje się, jakby miał bezwładność.

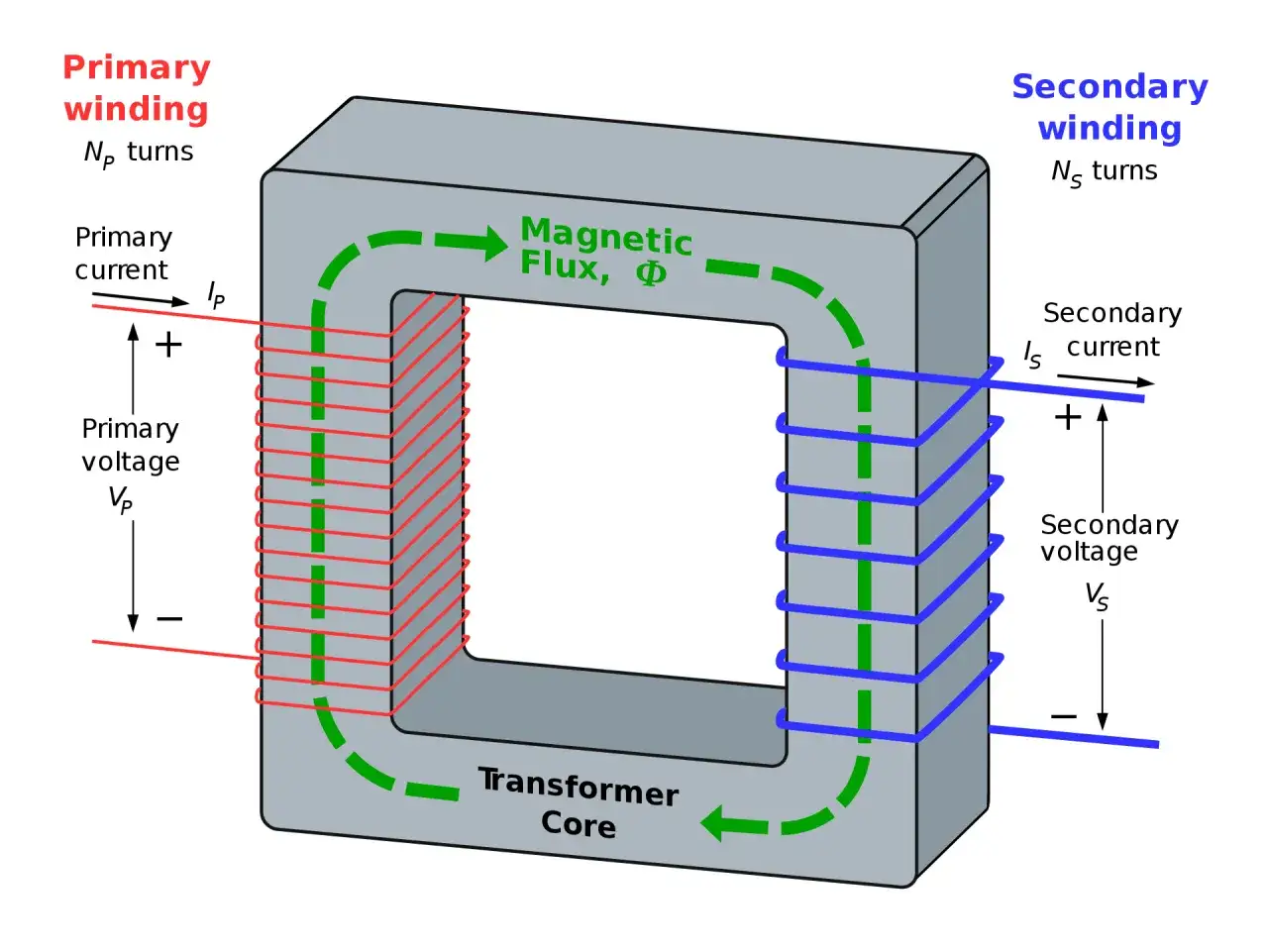

Druga odmiana polega na tym, że zmiana w jednej cewce wywołuje napięcie w drugiej, leżącej w pobliżu. Tak działa transformator: uzwojenie pierwotne wytwarza zmienne pole, a wtórne odbiera energię bez elektrycznego kontaktu między obwodami. W tej wersji szczególnie ważna jest indukcyjność, czyli cecha mówiąca, jak silnie układ opiera się zmianom prądu.
| Rodzaj zjawiska | Co się dzieje | Przykład | Na co zwrócić uwagę |
|---|---|---|---|
| Samozmiana w jednej cewce | Zmiana prądu w tej samej cewce wywołuje napięcie przeciwdziałające zmianie | Chwilowy skok napięcia przy przerywaniu obwodu | Im większa indukcyjność, tym silniejsza reakcja |
| Oddziaływanie między dwiema cewkami | Zmiana prądu w pierwszej cewce indukuje napięcie w drugiej | Transformator | Ważne są odległość, rdzeń i liczba zwojów |
Jeśli rozumiesz ten mechanizm, łatwiej unikniesz klasycznych błędów w zadaniach. A błędów jest kilka i zwykle powtarzają się dokładnie w tych samych miejscach.
Najczęstsze błędy, które psują rozumienie tematu
W tym dziale najwięcej zamieszania robią proste skróty myślowe. Uczniowie często pamiętają nazwę, ale gubią warunek działania zjawiska albo mylą efekt z przyczyną. Poniżej zbieram to, co najczęściej trzeba poprawić na lekcji.
| Błąd | Jak jest naprawdę |
|---|---|
| „Sam magnes wystarczy” | Nie. Liczy się zmiana położenia, kąta lub natężenia pola, a nie samo istnienie pola. |
| „Silniejsze pole zawsze daje większy efekt” | Nie zawsze. Jeśli pole jest stałe w czasie, napięcie nie musi powstać. |
| „Prąd pojawi się w każdym przewodniku” | W otwartym obwodzie może pojawić się napięcie, ale prąd nie popłynie bez zamkniętej drogi. |
| „Kierunek da się zgadnąć bez zastanowienia” | Nie. Trzeba uwzględnić regułę Lenza i sprawdzić, czemu układ się przeciwstawia. |
| „Kuchenka grzeje od samego magnesu” | Nie. Najpierw powstają prądy wirowe, a dopiero ich opór powoduje nagrzewanie garnka. |
Najprostsza metoda kontroli jest zawsze ta sama: najpierw pytam, co dokładnie się zmienia, a dopiero potem sprawdzam, w jakim kierunku układ będzie tej zmianie przeciwdziałał. To skraca rozwiązanie zadań bardziej niż zapamiętywanie opisu na pamięć.
Dlaczego to słowo bywa mylone z rozumowaniem logicznym
W języku potocznym to samo słowo występuje też w logice, gdzie chodzi o wyprowadzanie wniosków ogólnych z wielu szczegółowych obserwacji. Tam efekt jest inny: nie powstaje napięcie, tylko uogólnienie. Taka metoda bywa użyteczna, ale nie daje absolutnej pewności, bo opiera się na ograniczonej liczbie przypadków.
W fizyce sytuacja jest dużo bardziej konkretna. Mamy mierzalny układ, wartości, kierunek zmian i dające się policzyć skutki. Właśnie dlatego warto rozdzielać oba znaczenia, zwłaszcza gdy ktoś przygotowuje się do sprawdzianu albo porządkuje notatki z różnych przedmiotów.
| Dziedzina | O co chodzi | Czy daje pewność |
|---|---|---|
| Fizyka | Zmiana pola magnetycznego wywołuje napięcie lub prąd | Tak, jeśli warunki układu są spełnione |
| Logika | Na podstawie wielu przypadków wyprowadza się regułę ogólną | Tylko z pewnym prawdopodobieństwem |
Kiedy to rozróżnisz, łatwiej skupić się na właściwym problemie i nie mieszać definicji z dwóch różnych obszarów wiedzy. To dobry moment, żeby zamknąć temat w formie praktycznej ściągi do zadań.
Jak podejść do zadań, żeby nie zgadywać
- Sprawdź, co się zmienia: pole, położenie, kąt, powierzchnia cewki albo liczba zwojów.
- Ustal, czy obwód jest zamknięty. Jeśli nie, zwykle mówisz o napięciu, a nie o przepływie prądu.
- Przypomnij sobie regułę Lenza i opisz kierunek reakcji układu, zamiast zgadywać znak „na oko”.
- Jeśli zmiana zachodzi szybciej, spodziewaj się większego napięcia; jeśli wolniej, efekt będzie słabszy.
- Przy cewkach zwróć uwagę na liczbę zwojów, bo to jeden z najczęstszych czynników wzmacniających wynik.
Ja lubię sprowadzać ten temat do jednego pytania: co dokładnie zmusza układ do reakcji? Gdy odpowiedź jest jasna, znika większość chaosu. Zostaje prosta fizyka, którą da się opisać, policzyć i naprawdę zrozumieć.
