Ten tekst wyjaśnia, czym jest kondensator, jak magazynuje energię w polu elektrycznym i dlaczego w praktyce zachowuje się inaczej niż zwykła bateria. Pokazuję też, od czego zależy jego pojemność, jakie są najważniejsze rodzaje oraz gdzie najczęściej spotyka się go w układach elektronicznych. To wiedza przydatna zarówno na lekcjach fizyki, jak i przy pierwszym kontakcie z elektroniką.
Najważniejsze informacje w skrócie
- Energia jest tu magazynowana w polu elektrycznym między okładkami, a nie „w samym materiale”.
- Pojemność rośnie, gdy zwiększa się powierzchnia okładek, zmniejsza ich odległość i stosuje lepszy dielektryk.
- Ilość zgromadzonej energii zależy od pojemności i napięcia, przy czym napięcie działa tu bardzo mocno, bo wchodzi do wzoru w drugiej potędze.
- W praktyce najczęściej spotkasz wersje ceramiczne, elektrolityczne, foliowe i superkondensatory.
- Ten element służy do wygładzania napięcia, filtrowania zakłóceń, sprzęgania sygnałów i odmierzania czasu w obwodach RC.
- Najczęstsze błędy to zła polaryzacja, przekroczenie napięcia znamionowego i ignorowanie tego, że realny element nie jest idealny.
Jak ten element magazynuje energię w polu elektrycznym

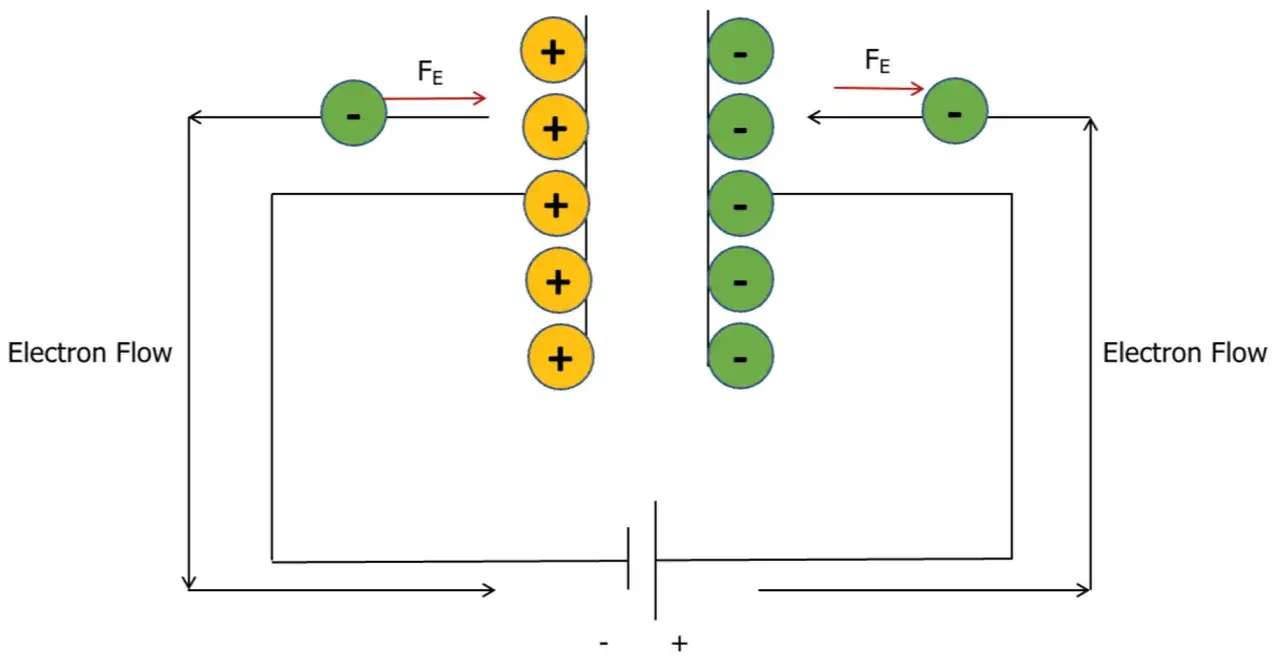

Najprościej ujmuję to tak: dwa przewodniki oddzielone izolatorem tworzą układ, który potrafi rozdzielić ładunek i przechować energię w postaci pola elektrycznego. Gdy podłączasz źródło napięcia, elektrony gromadzą się na jednej okładce, a z drugiej są odpychane. Między okładkami powstaje pole, a ono właśnie „trzyma” zgromadzoną energię.
W fizyce opisuje się to równaniem Q = C × U, gdzie Q to ładunek, C to pojemność, a U to napięcie. Energia zgromadzona w takim układzie ma postać E = 1/2 × C × U². To ważne, bo pokazuje dwie rzeczy naraz: większa pojemność zwiększa zapas energii, ale jeszcze szybciej rośnie on wraz z napięciem, ponieważ napięcie jest podniesione do kwadratu.
Przykład liczbowy dobrze to porządkuje. Jeśli pojemność wynosi 1000 µF, a napięcie 5 V, energia to tylko 0,0125 J. Niby niewiele, ale wystarcza do krótkotrwałego podtrzymania układu, wygładzenia spadków albo dostarczenia impulsu prądu. Gdy podwoisz napięcie, energia wzrośnie czterokrotnie, więc przy projektowaniu nie wolno patrzeć wyłącznie na samą pojemność.
Ten mechanizm prowadzi wprost do pytania, co decyduje o tym, że jeden element ma mikrofarady, a inny tylko pikofarady. I właśnie to warto rozebrać na czynniki pierwsze.
Od czego zależy pojemność i jak czytać jednostki
Pojemność zależy głównie od trzech rzeczy: powierzchni okładek, odległości między nimi i właściwości dielektryka, czyli izolatora wypełniającego przestrzeń między przewodnikami. Im większa powierzchnia, tym więcej ładunku można rozdzielić. Im mniejszy odstęp, tym silniejsze pole przy tym samym napięciu. A im lepszy dielektryk, tym większa pojemność przy tej samej budowie.
W praktyce najprostszy model mówi to bardzo jasno: duże okładki i cienka warstwa izolatora zwiększają zdolność do magazynowania ładunku. To dlatego konstrukcja fizyczna ma tak duże znaczenie, a nie tylko sam „materiał z opisu”. W szkolnych zadaniach często spotyka się też pojęcie przenikalności elektrycznej, czyli tego, jak silnie materiał wpływa na pole wewnątrz układu.
| Jednostka | Oznacza | Typowe skojarzenie praktyczne |
|---|---|---|
| pF | Pikofarad, bardzo mała pojemność | Układy wysokich częstotliwości, strojenie, precyzyjne filtry |
| nF | Nanofarad | Odsprzęganie, filtracja zakłóceń, proste filtry RC |
| µF | Mikrofarad | Wygładzanie zasilania, sprzęganie, opóźnienia czasowe |
| mF | Milifarad | Układy magazynujące większy krótkotrwały zapas energii |
| F | Farad | Superkondensatory i rozwiązania buforowe |
Warto zapamiętać, że farad jest ogromną jednostką jak na codzienną elektronikę. Dlatego większość szkolnych i praktycznych przykładów operuje mikrofaradami, nanofaradami albo pikofaradami. Ta skala nie jest przypadkowa: w układach cyfrowych i analogowych często ważniejsza od „wielkiej pojemności” jest szybkość reakcji, stabilność i zachowanie przy wysokiej częstotliwości.
Skoro wiadomo już, skąd bierze się pojemność, czas przejść do rzeczy, która interesuje większość osób najbardziej: jakie są rodzaje i czym różnią się w użyciu. Tu właśnie najłatwiej popełnić pierwszy błąd.
Jakie są rodzaje i kiedy wybiera się każdy z nich
W teorii wszystkie te elementy robią podobną rzecz, ale w praktyce różnią się zachowaniem, stratami, stabilnością i tolerancją na napięcie. Dlatego nie ma jednego „najlepszego” typu. Ja patrzę na to tak: najpierw pytam, czy ważniejsza jest częstotliwość, duża pojemność, stabilność parametrów, a może niewielki rozmiar.
| Rodzaj | Najmocniejsza strona | Ograniczenie | Typowe zastosowanie |
|---|---|---|---|
| Ceramiczny | Dobra praca przy wysokich częstotliwościach i mały rozmiar | Parametry mogą zależeć od napięcia i temperatury | Odsprzęganie układów scalonych, filtry, elektronika cyfrowa |

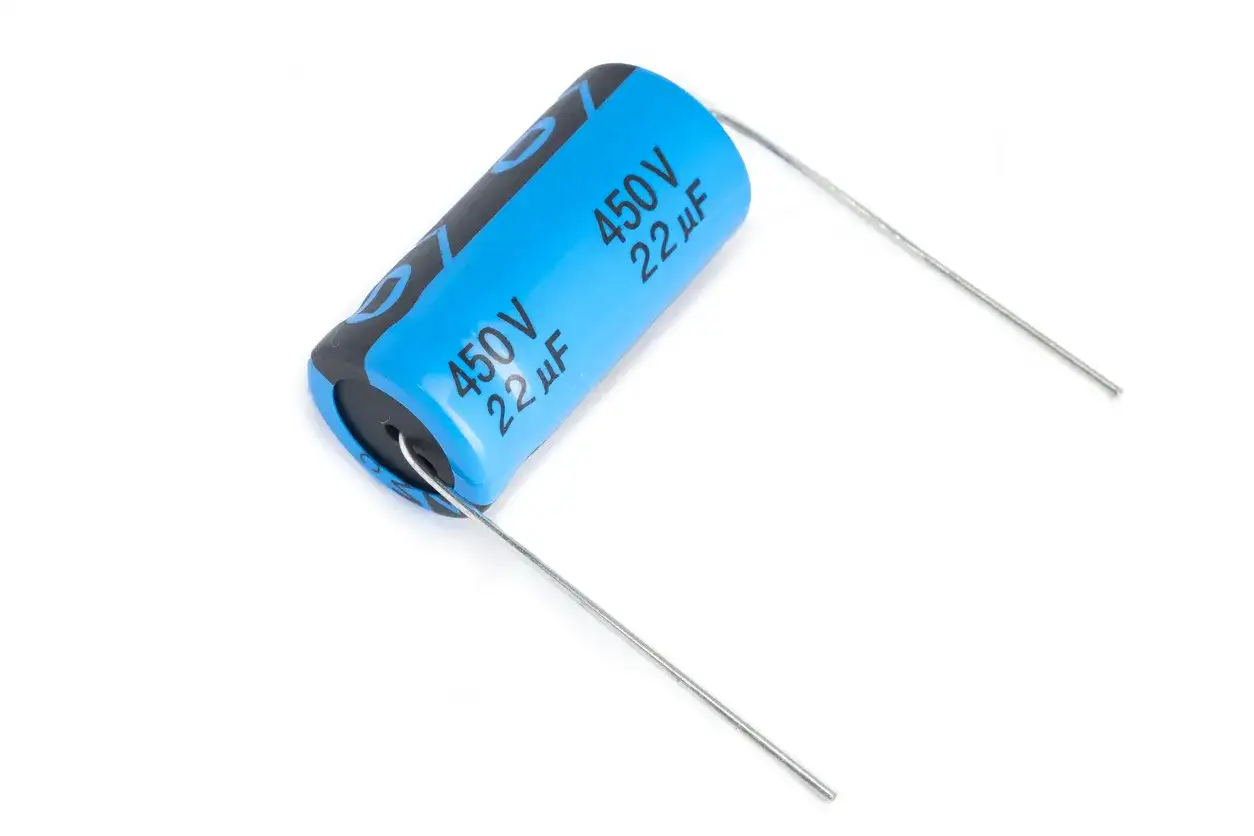

| Elektrolityczny | Duża pojemność przy niewielkiej objętości | Zwykle jest spolaryzowany i gorzej znosi sygnały szybkozmienne | Wygładzanie zasilania, magazyn energii w zasilaczach |
| Foliowy | Dobra stabilność i niski poziom strat | Bywa większy od ceramicznego przy tej samej pojemności | Układy analogowe, audio, precyzyjne filtry |
| Superkondensator | Bardzo duża pojemność i szybki bufor energii | Niższe napięcie pracy niż w klasycznych zasilaniach | Podtrzymanie pamięci, buforowanie, krótkie zasilanie awaryjne |
Najbardziej myląca jest często różnica między ceramicznym a elektrolitycznym. Ceramika zwykle dobrze radzi sobie tam, gdzie liczy się szybka reakcja na zakłócenia i małe rozmiary. Elektrolit daje dużo większą pojemność, ale trzeba pilnować polaryzacji i warunków pracy. Jeśli ktoś zamienia je „na oko”, układ może działać gorzej albo wcale.
Ta różnorodność ma sens tylko dlatego, że element pojemnościowy nie jest używany do jednego zadania. Właśnie dlatego w kolejnym kroku warto zobaczyć, gdzie naprawdę pojawia się w obwodach i dlaczego robi tam tak dużą różnicę.
Gdzie spotkasz go w układach i dlaczego to działa
W zasilaczach pełni rolę wygładzającą. Po prostowaniu napięcie nie jest idealnie równe, tylko ma tętnienia. Duża pojemność pomaga je spłaszczyć, bo układ oddaje energię w chwilach spadku napięcia. To jeden z najprostszych, ale też najbardziej klasycznych przykładów zastosowania.
Obok układów scalonych często spotyka się małe elementy ceramiczne, zwykle rzędu 100 nF. Ich zadanie jest inne: mają szybko „łapać” krótkie zakłócenia i lokalnie stabilizować zasilanie. To właśnie dlatego nie wystarcza jeden duży element przy wejściu zasilania. W praktyce projektanci łączą kilka typów, bo każdy pracuje dobrze w innym zakresie częstotliwości.
Jest jeszcze sprzęganie sygnałów, czyli przepuszczanie zmiennej składowej i blokowanie stałej. Jeśli chcesz przenieść dźwięk albo sygnał z jednego stopnia wzmacniacza do drugiego, taki układ odcina składową DC, a zostawia to, co się zmienia. W elektronice analogowej to jedna z podstawowych sztuczek, a jednocześnie bardzo elegancka.
Przy prostych układach czasowych pojawia się obwód RC. Stała czasowa wynosi τ = R × C. To oznacza, że czas ładowania lub rozładowania zależy od oporu i pojemności jednocześnie. Na przykład przy R = 1 kΩ i C = 100 µF otrzymujesz τ = 0,1 s. Po około pięciu stałych czasowych napięcie jest już bardzo blisko wartości końcowej, więc taki układ świetnie nadaje się do opóźnień, migaczy albo prostych filtrów.
To prowadzi do kolejnego ważnego tematu: nie chodzi tylko o to, gdzie ten element działa dobrze, ale też o to, gdzie łatwo go zepsuć przez zły dobór albo zbyt optymistyczne założenia.
Najczęstsze błędy i ograniczenia, o których łatwo zapomnieć
Najczęstszy błąd to przekroczenie napięcia znamionowego. Taki element może zadziałać przez chwilę, ale nie znaczy to jeszcze, że pracuje bezpiecznie. Zbyt duże napięcie przyspiesza starzenie, zwiększa ryzyko uszkodzenia i w skrajnych przypadkach prowadzi do przebicia dielektryka.
Drugi klasyk to pomylenie polaryzacji w wersjach elektrolitycznych. Tu nie ma miejsca na przypadek: odwrócone podłączenie zwykle kończy się awarią albo mocnym skróceniem żywotności. W ceramicznych i foliowych ten problem zazwyczaj nie występuje, dlatego są wygodniejsze w prostych eksperymentach szkolnych.
| Błąd | Co może się stać | Jak tego uniknąć |
|---|---|---|
| Zbyt niskie napięcie znamionowe | Przebicie dielektryka lub przyspieszone zużycie | Zostaw zapas, a nie pracuj na granicy parametrów |
| Zła polaryzacja | Uszkodzenie elementu, a czasem także układu | Sprawdź oznaczenia plusa i minusa przed włączeniem |
| Ignorowanie ESR | Większe straty, grzanie i słabsza filtracja | Dobieraj typ do częstotliwości i obciążenia |
| Zakładanie idealnego zachowania | Rozbieżności między obliczeniami a rzeczywistością | Uwzględniaj tolerancję, temperaturę i upływność |
| Dotykanie dużych, naładowanych układów | Ryzyko porażenia lub iskry | Zawsze rozładuj element przez odpowiedni rezystor |
Warto też pamiętać o ograniczeniach fizycznych: realny element nigdy nie jest idealny. Ma upływność, czyli powolny wyciek ładunku, ma rezystancję szeregową ESR, a przy wyższych częstotliwościach dochodzą jeszcze dodatkowe straty i pasożytnicza indukcyjność. To nie są drobiazgi z teorii dla ambitnych. W dobrze zaprojektowanym układzie właśnie one często decydują o tym, czy całość działa stabilnie.
Gdy ktoś zaczyna naukę, zwykle zaskakuje go jeszcze jedna rzecz: duży zapas energii nie zawsze oznacza dłuższe działanie układu. Czasem ważniejsza jest szybkość oddania energii niż sama jej ilość. I to prowadzi do najkrótszego, praktycznego zestawu wniosków.
Co warto zapamiętać przed lekcją i pierwszym projektem
Jeśli miałbym zostawić jedną prostą myśl, byłaby taka: ten element nie jest tylko „pojemnikiem na ładunek”, ale układem, w którym geometria, materiał i napięcie razem decydują o zachowaniu. To dlatego na lekcjach fizyki dobrze jest widzieć w nim nie suchy wzór, lecz model pola elektrycznego między okładkami.
- Pojemność mówi, ile ładunku układ może rozdzielić przy danym napięciu.
- Energia rośnie wraz z pojemnością, ale bardzo mocno zależy też od napięcia.
- Dielektryk nie tylko izoluje, ale także wpływa na wartość pojemności.
- Rodzaj elementu trzeba dobrać do zadania, bo inne są potrzeby w filtrze, a inne w zasilaniu.
- Bezpieczeństwo ma znaczenie nawet po odłączeniu zasilania, bo naładowane układy potrafią długo trzymać energię.
Najlepiej uczę się tego tematu przez prosty obraz: większa powierzchnia okładek, mniejsza odległość i lepszy dielektryk dają większą pojemność, a napięcie decyduje o tym, ile energii naprawdę da się zgromadzić. Jeśli ten układ zależności zapadnie w pamięć, reszta będzie już logiczną konsekwencją, a nie zbiorem przypadkowych definicji.
