W fizyce napięcie decyduje o tym, czy ładunki ruszą i ile energii może zostać przekazane między dwoma punktami obwodu. W praktyce szkolnej ten temat wraca przy baterii, gniazdku, woltomierzu i prawie Ohma, więc dobrze rozumieć go bez zbędnego żargonu. Pokażę tu, czym jest ta wielkość, jak ją mierzyć, jak wiąże się z prądem oraz które szkolne skróty myślowe najczęściej mylą uczniów.
Najważniejsze informacje o różnicy potencjałów w obwodzie
- To różnica potencjałów między dwoma punktami obwodu, oznaczana symbolem U i mierzona w woltach.
- W szkolnym ujęciu opisuje, ile energii przypada na jednostkowy ładunek: U = W/q.
- Woltomierz podłącza się równolegle do elementu, którego wartość chcemy poznać.
- Większa wartość U zwykle oznacza silniejszy „popych” dla ładunków, ale sam prąd zależy też od oporu.
- W domu najczęściej spotkasz 230 V, w baterii 1,5 V lub 12 V, a w układach przemysłowych wartości mogą być znacznie wyższe.

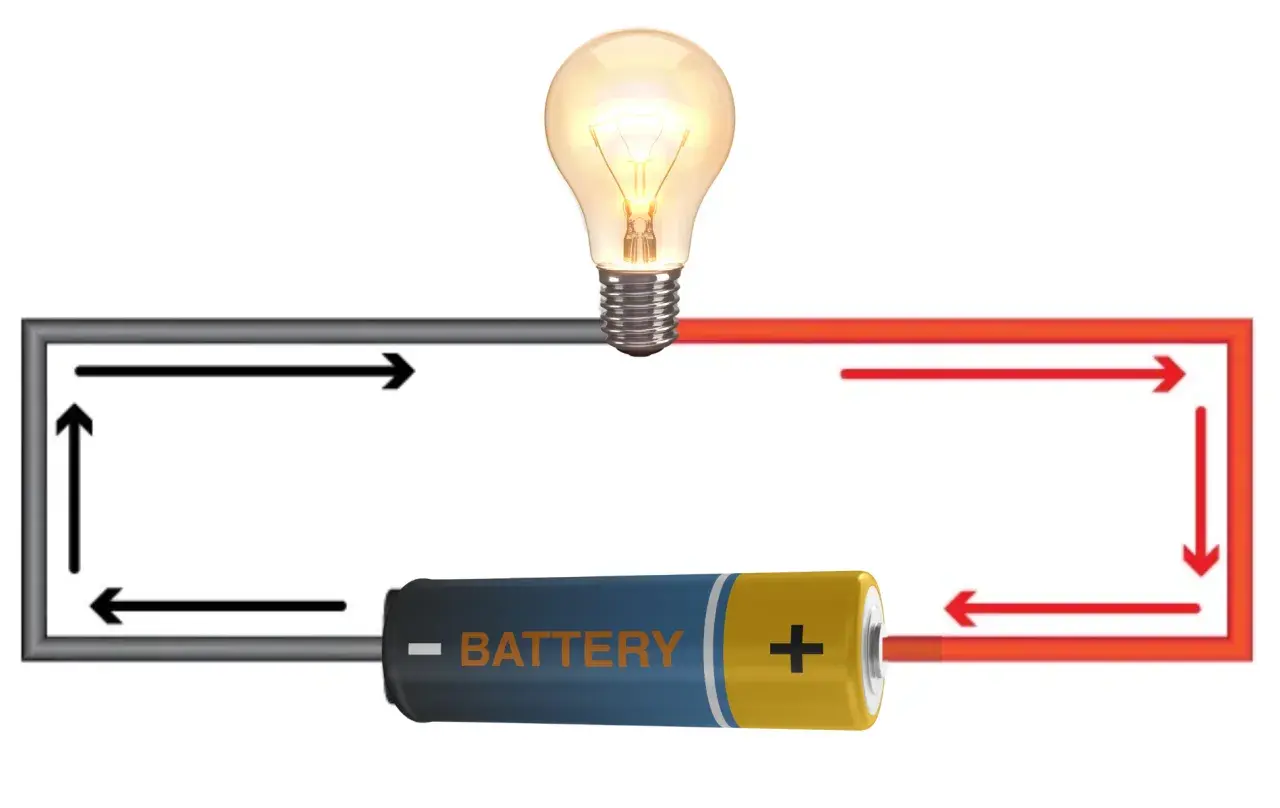

Co oznacza różnica potencjałów między dwoma punktami
Ja lubię tłumaczyć to tak: jeśli ładunek elektryczny może „spaść” z jednego poziomu energii na drugi, to między tymi poziomami istnieje różnica potencjałów. W szkolnym zapisie oznacza się ją symbolem U, a najprostszy wzór brzmi U = W/q, czyli praca przypadająca na jednostkowy ładunek. Jednostką jest wolt, a 1 V odpowiada 1 J/C.
To dlatego nie opisuje się tej wielkości w jednym punkcie bez odniesienia. Mówiąc krótko, zawsze porównujesz dwa miejsca w obwodzie. Taki sposób myślenia od razu porządkuje później żarówki, rezystory i źródła zasilania, bo przestajesz patrzeć na obwód jak na coś „rozlanego” po całym układzie. Gdy to jest jasne, łatwiej przejść do źródeł, które tę różnicę potencjałów w ogóle tworzą.
Skąd bierze się ta wartość w baterii, gniazdku i zasilaczu
Źródło energii robi jedną rzecz bardzo konsekwentnie: utrzymuje rozdział ładunków. W baterii odpowiada za to chemia, w akumulatorze proces odwracalny, a w generatorze praca mechaniczna. Ja zwykle pokazuję uczniom kilka codziennych przykładów, bo wtedy liczby przestają być abstrakcją.
| Źródło | Typowa wartość U | Do czego służy |
|---|---|---|
| Bateria AA | 1,5 V | Pilot, zegarek, proste zabawki |
| Akumulator samochodowy | 12 V | Rozruch silnika, instalacja auta |
| USB | 5 V | Ładowanie telefonów i małych urządzeń |
| Gniazdko w Polsce | 230 V | Zasilanie sprzętów domowych |
| Sieć trójfazowa | 400 V | Mocniejsze odbiorniki i maszyny |
Źródła stałe
Bateria 1,5 V, akumulator 12 V czy zasilacz USB 5 V utrzymują w przybliżeniu stałą różnicę potencjałów. Dla ucznia to najwygodniejsze przykłady, bo na mierniku wynik nie „pływa”. W tych przypadkach łatwo zobaczyć, jak zmienia się zachowanie żarówki, silniczka albo rezystora.
Przeczytaj również: Matura rozszerzona fizyka kiedy - poznaj datę i czas egzaminu
Źródła przemienne
W gniazdku sprawa jest trochę inna, bo mówimy o prądzie przemiennym. W polskim gniazdku standardem jest 230 V jako wartość skuteczna, a nie „maksimum w każdej chwili”. To drobiazg, ale bardzo ważny, bo bez niego łatwo źle zrozumieć odczyty z miernika albo zachowanie zasilacza. Kiedy już wiesz, skąd bierze się U, naturalnym krokiem jest pytanie, jak zmierzyć ją bez psucia wyniku.
Jak mierzyć tę wielkość w obwodzie bez błędu szkolnego
Woltomierz służy do pomiaru różnicy potencjałów między dwoma punktami, a nie „w jednym miejscu”. To właśnie dlatego podłącza się go równolegle do elementu, którego wartość chcesz sprawdzić. Ja na lekcjach zawsze zaczynam od baterii 1,5 V, bo na niej wszystko widać najczytelniej: jeden przewód do jednego bieguna, drugi do drugiego i wynik od razu ma sens.
- Ustaw miernik na pomiar V i wybierz odpowiedni zakres.
- Przyłóż końcówki miernika do dwóch punktów, które chcesz porównać.
- Nie włączaj woltomierza szeregowo, bo zafałszujesz odczyt.
- Przy źródle przemiennym sprawdź, czy miernik mierzy AC, a nie tylko DC.
- Jeśli zaczynasz naukę, ćwicz na niskich wartościach, na przykład na baterii lub zasilaczu laboratoryjnym.
W praktyce nowoczesny miernik ma bardzo dużą rezystancję wewnętrzną, więc pobiera z obwodu śladowy prąd. To ważne, bo każdy pomiar trochę wpływa na układ, ale w dobrze dobranym sprzęcie ten wpływ jest pomijalny. Przy instalacji domowej trzeba już zachować większą ostrożność i używać miernika przeznaczonego do takich warunków, a nie przypadkowego gadżetu z szuflady. Gdy pomiar jest zrozumiały, łatwiej przejść do tego, jak ta wielkość łączy się z natężeniem i oporem.
Jak łączy się z prądem i oporem
Sama wartość U nie mówi jeszcze, jaki prąd popłynie. Odpowiada za to także opór elementu. Prawo Ohma zapisuje się jako U = I·R, więc przy stałym oporze większa różnica potencjałów daje większe natężenie prądu. To dlatego żarówka, rezystor i grzałka zachowują się inaczej, mimo że podłączasz je do tego samego źródła.
| Co się zmienia | Skutek przy stałym oporze | Co to oznacza w praktyce |
|---|---|---|
| U rośnie | I rośnie | Większa moc i często większe nagrzewanie |
| R rośnie | I maleje | Ten sam zasilacz daje mniejszy prąd |
| I rośnie | Zależy od U i R | Samego prądu nie da się odczytać bez kontekstu obwodu |
Warto też pamiętać o mocy, bo ona od razu tłumaczy skutki „w realu”. Zależność P = U·I mówi, dlaczego urządzenie się nagrzewa, świeci jaśniej albo wymaga mocniejszego zasilacza. Jeśli opór zmienia się z temperaturą, zależność przestaje być idealnie liniowa, więc szkolny wykres bywa tylko dobrym przybliżeniem, a nie opisem wszystkiego. Na tym tle łatwo już zobaczyć, skąd biorą się najczęstsze błędy.
Najczęstsze nieporozumienia, które psują zrozumienie tematu
Najczęściej widzę pięć powtarzających się pomyłek i każda z nich potrafi zepsuć wynik zadania albo doświadczenia.
- „Prąd ma 230 V” - nie, 230 V opisuje źródło lub różnicę potencjałów między punktami obwodu, a prąd ma natężenie w amperach.
- Mylenie wartości stałej i skutecznej - w sieci domowej 230 V to wartość skuteczna, więc nie należy traktować jej jak stałej maksymalnej.
- Pomyłka przy podłączaniu miernika - woltomierz łączy się równolegle, a nie szeregowo.
- Założenie, że większa wartość U zawsze oznacza to samo - bez znajomości oporu nie wyciągniesz poprawnego wniosku o prądzie ani o mocy.
- Ignorowanie typu źródła - bateria, zasilacz i gniazdko nie zachowują się identycznie, nawet jeśli na obudowie widzisz podobne liczby.
Ja zwykle mówię uczniom, że największy błąd bierze się z mieszania trzech pojęć: różnicy potencjałów, natężenia i oporu. Jeśli rozdzielisz je w głowie, zadania robią się wyraźnie prostsze, a schemat przestaje wyglądać jak przypadkowy rysunek. To dobry moment, żeby zebrać najważniejsze wnioski i przełożyć je na lekcję oraz codzienność.
Co warto umieć z tego tematu na lekcji i poza nią
- Rozpoznaj, że U opisuje różnicę potencjałów między punktami, a nie cechę jednego miejsca.
- Odróżniaj wolty od amperów i omów, bo każdy z tych symboli mówi o czymś innym.
- Sprawdzaj, czy miernik jest podłączony równolegle, zanim odczytasz wynik.
- W sieci domowej pamiętaj, że 230 V to wartość skuteczna, a nie „stałe maksimum”.
- Patrz nie tylko na źródło, ale też na opór odbiornika, bo od niego zależy prąd i moc.
Jeśli chcesz szybko ocenić dowolny obwód, zacznij od trzech pytań: skąd pochodzi źródło, między którymi punktami mierzysz U i jaki opór ma odbiornik. Gdy te trzy rzeczy są jasne, większość szkolnych zadań z fizyki przestaje być zgadywaniem, a staje się zwykłym porządkiem w danych. I właśnie o to chodzi w dobrym rozumieniu tego działu.
